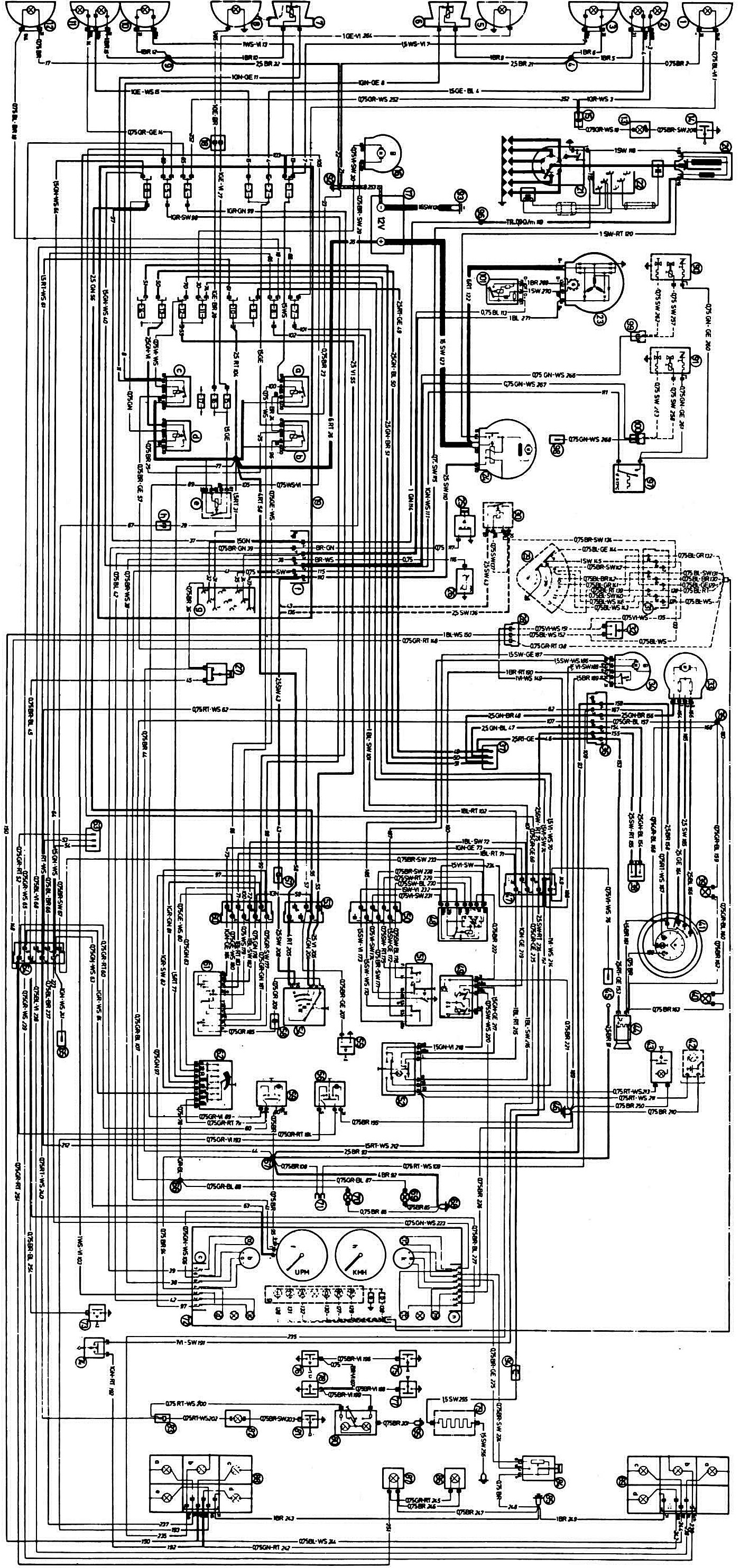

Легенда схеми електроустаткування
1 - правий передній покажчик повороту; 2 - права фара ближнього світла з лампою габаритного світла; 3 - права фара далекого світла; 4 - точка з'єднання з «масою»; 5 - права протитуманна фара1); 6 - правий звуковий сигнал; 7 - лівий звуковий сигнал; 8 - ліва протитуманна фара1), 9 - точка з'єднання з «масою»; 10 - ліва фара далекого світла; 11 - ліва фара ближнього світла з лампою габаритного світла; 12 - лівий передній покажчик повороту; 13 - підкапотна лампа; 14 - вимикач підкапотної лампи; 15 - колодка підкапотної лампи; 16 - електродвигун омивача вітрового скла; 17 - акумуляторна батарея; 18 - колодка протитуманних фар; 19 - монтажний блок: а - реле включення далекого світла фар; b - реле включення ближнього світла фар; з - реле включення звукових сигналів; d - реле ланцюга заряду акумуляторної батареї; е - реле включення протитуманних фар; f - роз'єм двигуна; g - колодка діагностики; h - клеми для підключення електродвигуна омивача скла; 20 - котушка запалювання; 21 - розподільник запалювання; 22 - штепсельна розетка для підключення тестера з проводом та датчиком; 23 - генератор; 24 - стартер; 25 - датчик контрольної лампи тиску олії; 26 - датчик покажчика температури охолоджуючої рідини; 27 - вимикач контрольної лампи рівня гальмівної рідини; 28 - вимикач КП з покажчиком включеної передачі2); 30 - реле включення стартера2); 31 - роз'єм вимикача КП2); 32 - вимикач світла заднього ходу; 33 - електродвигун вентилятора обігрівача; 34 - електродвигун очищувача вітрового скла; 35 - точка паяння "58b"; 36 - роз'єм центральної консолі; 37 - клеми для підключення електродвигунів приводу склопідйомників, антени та люка в даху; 38 - вимикач обігріву заднього скла; 39,40 - лампи підсвічування перемикачів управління обігрівачем; 41 - перемикач управління обігрівачем: а - варіант з годинником; b - варіант з лампою підсвічування годинника; 42 - лампа освітлення карти1); 43 - лампа освітлення речового ящика; 44 - прикурювач; 45 - радіоприймач; 46 - точка з'єднання з «масою»; 47 - роз'єм; 48 - реле-переривник очищувача вітрового скла; 49 - реле-переривник покажчиків повороту та аварійної сигналізації; 50 - роз'єм перемикача очищувача вітрового скла; 51 - перемикач очисника вітрового скла; 52 - выключа1ель аварійної сигналізації; 53 - роз'єм вимикача запалювання; 54 - вимикач запалювання; 55 - вимикач звукового сигналу; 56 - вимикач заднього протитуманного ліхтаря; 57 - контакт "50" протиугінного пристрою; 58 - контакт "Р" вимикача запалювання; 59 - вимикач протитуманних фар; 60 - роз'єм перемикача покажчиків повороту та світла фар; 61 - перемикач покажчиків повороту та світла фар; 62 - перемикач зовнішнього освітлення; 63 - триштекерна колодка; 64 - роз'єм "1"; 65 - клеми для підключення паливного електронасоса; 66 - точка паяння "58b"; 67 - точка паяння "31"; 68 - точка з'єднання з «масою»; 69 - лампа освітлення "1"; 70 - лампа освітлення "2"; 71 - клема для підключення годинника; 72 - комбінація приладів: а - контрольна лампа тиску олії; b - покажчик температури охолоджуючої рідини; с - роз'єм; d - контрольна лампа (синього кольору) включення далекого світла фар; е - контрольна лампа (червоного кольору) заряду акумуляторної батареї; f - тахометр; g - покажчик включеної передачі КП2): "Р" - контрольна лампа білого кольору; "R" - контрольна лампа червоного кольору; "О" - контрольна лампа білого кольору; "А" - контрольна лампа зеленого кольору; "1" - контрольна лампа зеленого кольору; "2" - контрольна лампа зеленого кольору; h - спідометр; i - контрольна лампа резерву палива; до - покажчик рівня палива; l - контрольна лампа рівня гальмівної рідини; m - контрольна лампа покажчиків повороту; n - роз'єм; про - додатковий опір; р - додатковий опір; 73 - вимикач контрольної лампи включення гальма стоянки; 74 - вимикач стоп-сигналу; 75 - вимикач плафона в стійці правих передніх дверей; 76 - вимикач плафона в стійці лівих передніх дверей; 77 - вимикач плафона в стійці правих задніх дверей; 78 - вимикач плафона в стійці лівих задніх дверей; 79 - елемент обігріву заднього скла; 80 - плафон освітлення салону; 81 - вимикач освітлення багажного відділення; 82 - лампа освітлення багажного відділення; 82 - лампа освітлення багажного відділення; 83 - роз'єм освітлення багажного відділення; 84 - датчик рівня палива; 85 - точка з'єднання з масою; 86 - правий ліхтар освітлення номерного знака; 87 - лівий ліхтар освітлення номерного знака; 88 - лівий задній ліхтар: а - покажчик повороту; b - червоний сигнальний вогонь; с - лампа світла заднього ходу; d - лампа стоп-сигналу; е - лампа заднього протитуманного світла; 89 - правий задній ліхтар - покажчик повороту, b - червоний сигнальний вогонь; с - лампа світла заднього ходу; d - лампа стоп-сигналу; 90 - пусковий пристрій переднього карбюратора3); 91 - пусковий пристрій заднього карбюратора3); 92 - точка з'єднання з масою на кузові; 93 - точка з'єднання з масою на двигуні; 94 - роз'єм елемента обігріву заднього скла; 95 - точка з'єднання з «масою»; 96 - колодка теплового реле часу4); 97 - теплове реле часу4); 98 - пускова форсунка4); 99 - роз'єм пускового пристрою переднього стартера5); 100 - роз'єм пускового пристрою заднього карбюратора6); 101 - регулятор напруги7).
Примітки:
- 1) Додаткове обладнання
- 2) Для автомобілів з автоматичною трансмісією
- 3) Крім BMW "520i"
- 4) На "520i"
- 5) Точка з'єднання з масою на 520i
- 6) На "520i" роз'єм паливного електронасоса
- 7) На BMW 525, 528
Позначення кольору дротів:
- BL - блакитний;
- BR - коричневий;
- GE - жовтий;
- GR - сірий;
- GN - зелений;
- RT - червоний;
- SW - чорний;
- VI - фіолетовий;
- WS – білий.
Перші літери позначають колір самого дроту, а другі - колір смужки на дроті
