- Прилад для вимірювання компресії.
Увага: Для дизельного двигуна потрібний прилад з більшим діапазоном вимірювання.
Компресія повинна перевірятися через кожні 80 000 км. На бензинових двигунах слід вивертати свічки запалювання. При цьому рекомендується поєднувати цю робочу операцію зі зміною свічок запалювання. На дизельних двигунах під час перевірки компресії вивертаються свічки розжарювання.
Результати перевірки компресії дозволяють зробити висновки про стан двигуна. А саме перевірка дозволяє зробити висновок про знос клапанів або поршнів (поршневих кілець), крім того, за результатами перевірки можна визначити, чи може двигун відремонтований шляхом заміни окремих деталей або його капітальний ремонт.
Різниця компресії окремих циліндрів має перевищувати 1,5 бар. Перевищення цих значень є ознакою дефектних клапанів, зношування поршневих кілець або робочих поверхонь циліндрів. При досягненні межі зношування двигун підлягає капітальному ремонту чи заміні.
Величина виміряної компресії має вторинне значення, оскільки залежить також від застосовуваного вимірювального приладу. Компресія на бензинових двигунах повинна становити не менше 10 бар, а на дизельних двигунах не менше 20 бар.
Для перевірки компресії бензиновий двигун повинен бути розігрітий до робочої температури, а дизельний двигун повинен бути холодним.
Бензинові двигуни
Попередньою умовою перевірки є добре заряджений акумулятор.
Вимкнути запалення.

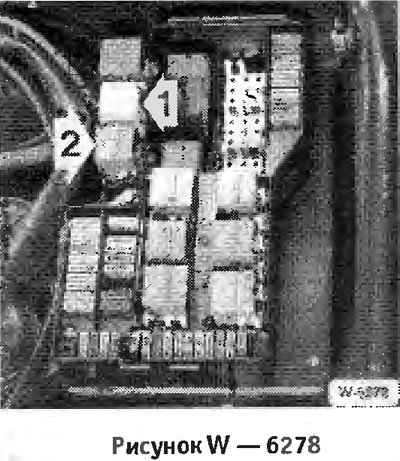

Зняти кришку із коробки запобіжників. Вона знаходиться зліва ззаду в моторному відсіку поруч із головним гальмівним циліндром.
Зняти основне реле -1 і реле паливного насоса -2, щоб під час перевірки не відбувалося впорскування палива.
Зняти усі свічки.
Повернути двигун кілька обертів стартером, щоб видалити нагар.
Увага: Коробка передач включена в нейтральне положення, ручне гальмо затягнуте.

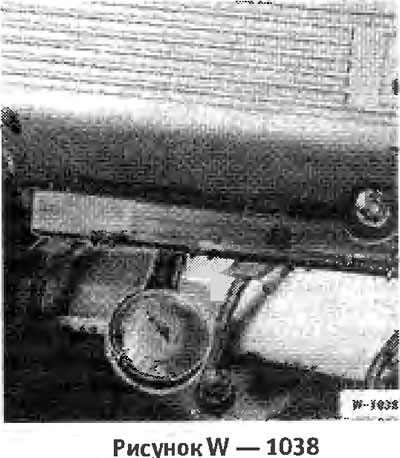

Підключити прилад для вимірювання компресії до отвору свічки а відповідно до його інструкції з експлуатації.
Помічнику натиснути на педаль газу до упору і тримати в цьому положенні ногу на педалі протягом усієї перевірки.
Повернути двигун приблизно на 8 оборотів, поки не припиниться збільшення показань на шкалі вимірювального приладу.
Послідовно перевірити компресію у всіх циліндрах та порівняти із заданим значенням.
На завершення повернути свічки.
Поставити основне реле та реле паливного насоса. Закрити кришку запобіжників.
Дизельний двигун
Умови перевірки: Заряджений акумулятор.
Відвернути кришку блоку електроніки в правій стороні моторного відсіку.
Зняти основне реле попереднього розігріву та роз'єм з блоку керування часу розігріву.
Від'єднати електричні дроти від свічок розжарювання та вивернути свічки відповідною головкою ключа.
Замість свічок розжарювання повертати прилад для вимірювання компресії.
Провертати двигун стартером до припинення зростання тиску. Записати результат. Повторіть перевірку на всіх циліндрах.
Після проведення перевірки повернути і затягнути моментом 25 нм свічки розжарювання. Попередньо покрити різьблення свічок мідною пастою "CRC".
Підключити дроти до свічок розжарювання з моментом затягування 5 нм.
Вставити основне реле, приєднати роз'єм до блоку керування часу розжарення.
Закрити блок електроніки.
