Výmena ľavej hadice plniaceho vzduchu
Výmena ľavej hadice plniaceho vzduchu sa musí vykonať v nasledujúcom poradí. Skontrolujte funkciu systému «DDE». Odstráňte predný ochranný panel príslušenstva motora a zvukotesný kryt.

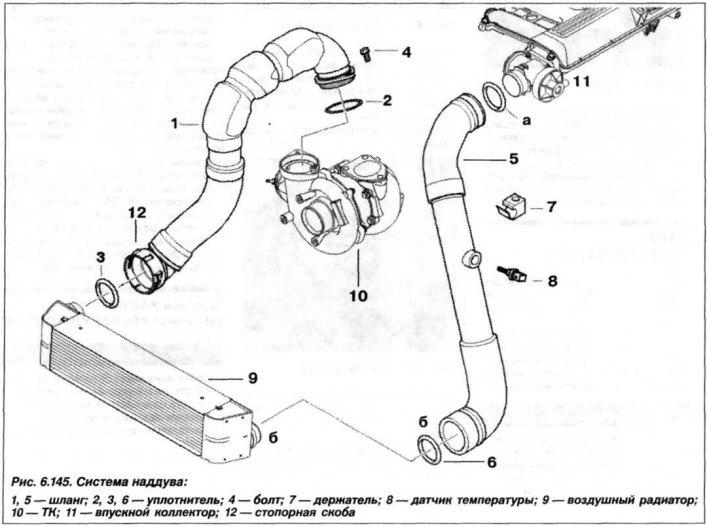

Odistite prídržnú sponu a odpojte tlakové potrubie. Uvoľnite tlakové potrubie (5) v bodoch (a a b). Uvoľnite kábel zo svoriek (7) a odpojte slučku od snímača teploty plniaceho vzduchu (8). Odstráňte tlakové potrubie (5).

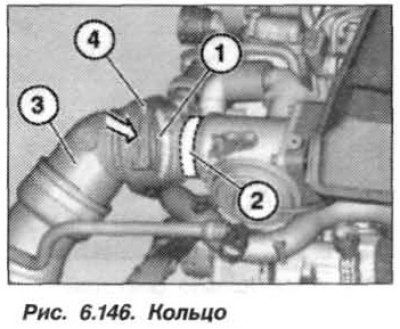

Pri inštalácii tlakového potrubia vizuálne skontrolujte tvarovaný tesniaci krúžok (1, obr. 6.146) pre správnu polohu a bez poškodenia. Namažte všetky montážne stĺpiky mazivom (2) aby sa ľahšie šmýkal. Nainštalujte prídržnú konzolu (4). Nasaďte tlakové potrubie (3) v smere označenom šípkou.
![](https://www.bmwman.ru/img/x5/1147.jpg)
VDA spojky sú nainštalované správne, ak zacvaknú na miesto s počuteľným cvaknutím. Skontrolujte funkciu systému «DDE» a skontrolujte tesnosť tlakového potrubia.
Výmena správnej hadice plniaceho vzduchu
Výmena správnej hadice plniaceho vzduchu sa musí vykonať v nasledujúcom poradí. Skontrolujte funkciu systému «DDE». Odstráňte predný ochranný panel príslušenstva motora a zvukotesný kryt. Odstráňte hadicu prívodu vzduchu.

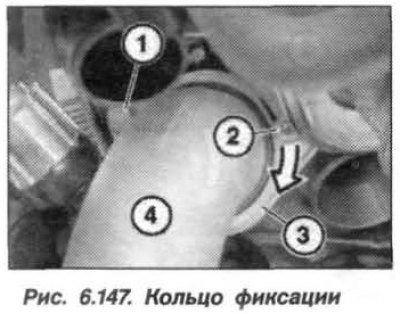

Poznámka. Neuvoľňujte skrutku (2, obr. 6.147).
![](https://www.bmwman.ru/img/x5/1148.jpg)
Odstráňte skrutku (1, obr. 6.147) a otočte upevňovací krúžok (3) v smere označenom šípkou. Odstráňte tlakové potrubie (4).
Odomknite uzamykaciu konzolu (12, pozri obr. 6.145), odpojte a vyberte tlakové potrubie (1).
![](https://www.bmwman.ru/img/x5/1149.jpg)
Pri inštalácii tlakového potrubia vizuálne skontrolujte tvarovaný tesniaci krúžok (3, pozri obr. 6.145) pre správnu polohu a bez poškodenia.
![](https://www.bmwman.ru/img/x5/1150.jpg)

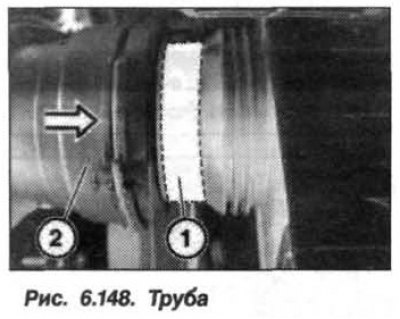

Naneste mazivo na všetky montážne stĺpiky (1, obr. 6.148) aby sa ľahšie šmýkal. Upevnite prídržnú sponu v tlakovom potrubí (2) a nasaďte ho v smere šípky. Spojky VDA sú správne nainštalované, ak počuteľne zacvaknú. Skontrolujte funkciu systému «DDE» a skontrolujte tesnosť tlakového potrubia.
