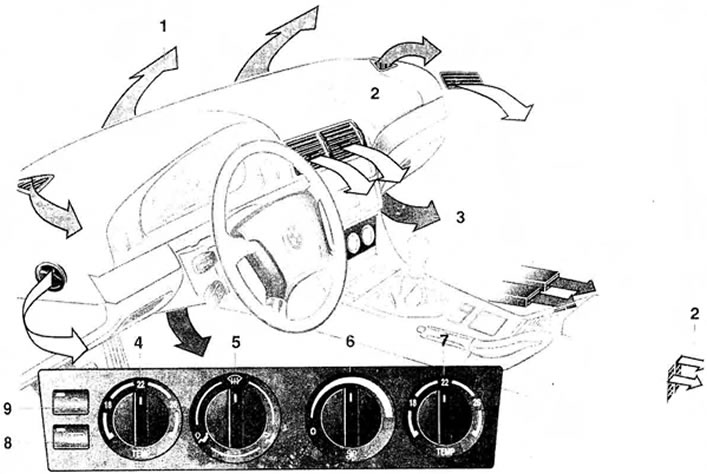

1. довод ваздуха до шофершајбне и бочних прозора.
2. довод ваздуха у горњи део тела. Точкови вам омогућавају да глатко отварате и затварате довод ваздуха, а полуге омогућавају промену смера протока ваздуха који улази у путнички простор.
3. довод ваздуха до нота у предњем делу кабине. Слични отвори за ваздух су доступни у задњем делу кабине.
4. регулатор температуре за леву страну путничког простора.
5. регулатор расподеле ваздуха на чаше, горњи део тела, ноге. Могуће су било које међупозиције.
6. регулатор довода ваздуха. Грејање и вентилација раде када је вентилатор укључен.
7. регулатор температуре за десну страну путничког простора.
8. кључ за укључивање грејања задњег стакла.
9. тастер за укључивање режима рециркулације.
Температура
Возач и сувозач на предњем седишту могу да изаберу жељену температуру за своју страну путничког простора. Поделе скале служе као водич при избору температуре у кабини. Препоручљиво је подесити температуру на 22°Ц. Након почетка кретања, одабрана температура се врло брзо успоставља и одржава на константном нивоу.
Дистрибуција ваздуха
Ваздух који улази у кабину можете усмерити на прозоре, на горњи део тела и на ноге. Може се инсталирати у свим средњим положајима. Ако је ваздух усмерен ка стопалима, онда мала количина ваздуха струји и до прозора како би се спречило њихово замагљивање. Положај 6 сати се препоручује као стандардна поставка. " (види илустрацију).
Довод ваздуха
Обезбеђено је глатко подешавање довода ваздуха. Грејање и вентилација су ефикаснији, што је јачи довод ваздуха. У положају 0, вентилатор и грејање су искључени. У положају 0, довод ваздуха се може потпуно зауставити притиском на дугме за рециркулацију.
Грејање задњег стакла
При укљученом загревању задњег стакла гори контролна лампица. Грејање задњег стакла се аутоматски искључује.
Режим рециркулације
Ако у спољашњем ваздуху има непријатних мириса, можете га спречити да уђе у салон. У овом случају, систем ће користити само ваздух у путничком простору.
Ако ваш аутомобил има мултифункционални волан са дугметом за рециркулацију, овај режим можете контролисати и са волана (погледајте одељак 1).
Ако се прозори замагле када је укључен режим рециркулације, искључите режим рециркулације.

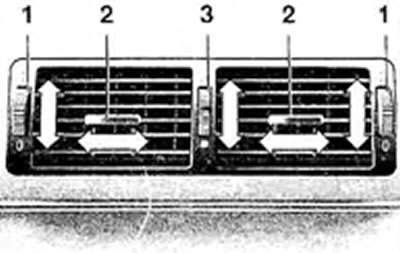

Вентилација без промаје
Можете подесити проток ваздуха у горњи део тела према вашим потребама.
Назубљени точкови 1 вам омогућавају да глатко отварате и затварате вентилационе отворе. Полуге 2 вам омогућавају да промените смер ваздуха који улази у путнички простор. Точак са жљебовима 3 ће вам омогућити да додате више или мање хладног ваздуха ваздуху који долази до горњег дела тела.
Окрените плаву ознаку - хладан ваздух.
Окретање ка црвеној ознаци је топлије. Подешавање вентилационих отвора у задњем делу се врши на исти начин као што је горе описано. Улазни ваздух се не загрева.
Микрофилтер
Микрофилтер задржава прашину и честице полена присутне у ваздуху који се уноси споља. Током одржавања се мења. Потреба за раном заменом филтера може се идентификовати по значајном смањењу максималног довода ваздуха.

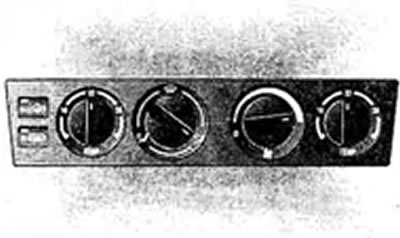

Брзо проветравање лети
1. Помоћу регулатора температуре изаберите температуру која вам је пријатна у кабини, на пример 22°Ц.
2. Поставите контролу расподеле ваздуха у положај.
3. Померите контролу вентилатора за довод ваздуха у крајњи десни положај.
4. Отворите вентилационе отворе за довод ваздуха у горњи део тела. 5. Поставите назубљени точак 3 на плаву ознаку (цхилли), погледајте горе.

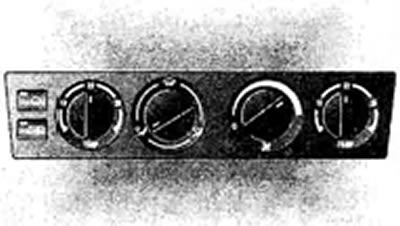

Брзо загревање ентеријера зими
1. Помоћу регулатора температуре изаберите температуру која вам је пријатна у кабини, на пример 22°Ц.
2. Поставите контролу расподеле ваздуха у положај.
3. Окрените команду вентилатора за довод ваздуха у положај који одговара максималном доводу ваздуха
4. Затворите отворе за ваздух у задњем делу путничког простора.

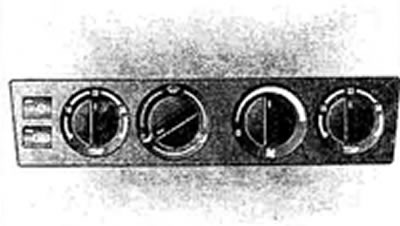

Грејање зими
Ако су прозори залеђени или замаглили, препоручује се следећа инсталација.
1. Користите контроле температуре да бисте изабрали температуру која вам одговара, на пример 22°Ц.
2. Поставите контролу расподеле ваздуха у положај.
3. Окрените команду вентилатора за довод ваздуха у положај који одговара просечном нивоу довода ваздуха.
4. Затворите отворе за ваздух у задњем делу путничког простора.
Одмрзавање и сушење чаша
1. Помоћу регулатора температуре изаберите температуру која вам је пријатна у кабини, на пример 22°Ц.
2. Регулатор дистрибуције ваздуха се поставља на позицију.
3. Померите контролу вентилатора за довод ваздуха у крајњи десни положај.
4. Затворите отворе за ваздух у задњем делу путничког простора.
5. За одмрзавање задњег стакла укључите грејање са њим.
