Circuitele de antrenare a motorului sunt proiectate pentru a transmite rotația:

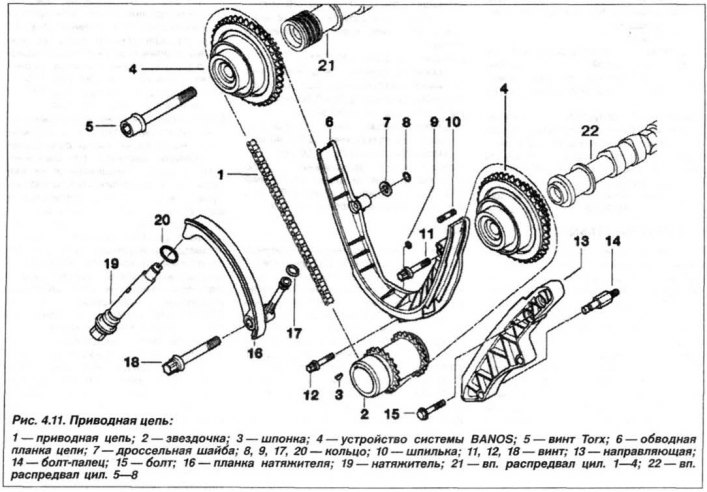

- arbori cu came (21, 22, vezi fig. 4.11) supapele de admisie ale ambelor chiulase de la arborele cotit (lanțul principal, 1);
- arborele cu came de evacuare de la arborele cu came de admisie (lanț intermediar, 10, vezi fig. 4.10);

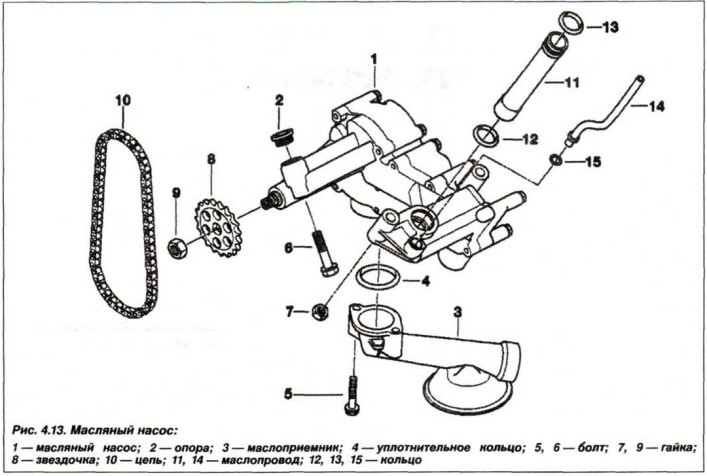

- pompă de ulei (vezi fig. 4.13) de la arborele cotit al motorului.
Motorul folosește un mecanism de sincronizare a supapelor cu arbori cu came deasupra capului de admisie și evacuare, ale căror came acționează asupra supapelor prin tachete hidraulice.
Arborele cu came de admisie este antrenat de un lanț cu role de la pinionul arborelui cotit, iar arborele cu came de evacuare este antrenat de la pinionul de admisie, datorită lanțului intermediar. Arborele cu came de admisie are un mecanism pentru schimbarea unghiului poziției inițiale (cotitură), sistemul VANOS, care duce la modificarea fazei de deschidere a supapelor de admisie.
Mecanismul de distribuție a gazului include o chiulasă, arbori cu came, supape de admisie și evacuare, ghidaje de supape, arcuri de supape cu piese de fixare, împingătoare hidraulice, lanțuri de antrenare a arborelui cu came cu piese tensionate.
Tensiunea lanțului este reglată de un întinzător automat cu mecanism hidraulic de amortizare. Arborele cu came și pinioanele arborelui cotit sunt montate pe chei segment și fixate cu șuruburi.
Arbore cu came

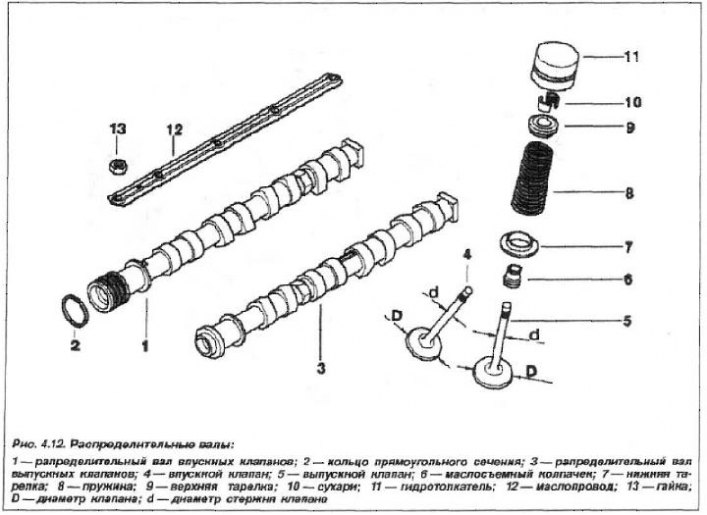

Designul arborilor cu came este prezentat în fig. 4.12.
Arborele cu came este cu cinci rulmenți, se rotește în rulmenți alți. Arborele cu came de admisie are două pinioane ale lanțului de transmisie.
Mișcarea axială a arborelui cu came:
- nominal - 0,20 - 0,36 mm;
- maximul admis este de 0,45 mm.
Deplasarea radială a suporturilor arborelui pentru modelele de motoare în timpul asamblarii sale, nu mai mult de 0,040 - 0,074 mm. Valoarea limită în exploatare este de 0,1 mm.
Lățimea rulmentului de tracțiune - 22,1 - 22,2 mm.
Distanța dintre gâturile arborilor și lagărele acestora este de 0,040 - 0,074 mm.
Înălțimea lobului arborelui cu came:
- intrare - 47,7±0,05 mm;
- ieșire - 47,3±0,05 mm.
Ridicarea supapei:
- admisie - 9,7 mm;
- gradare - 9,4 mm.
