Atenţie! Toate cavitățile care se deschid în timpul demontării componentelor și pieselor trebuie să fie bine închise împotriva pătrunderii umidității, prafului și murdăriei.
Nu scoateți tubul de joja, din cauza posibilei pierderi de ulei.
Înlocuirea galeriei de admisie (conductă) trebuie făcută în următoarea ordine. Deconectați firul de la «–» bornele AB și izolați-l. Scoateți capacele izolate fonic din față și din spate.
Deconectați bucla (1, fig. 6.37), deșurubați șurubul (2) și deschideți suportul (3). Deconectați bucla (4) și conducte de vid (5 și 6).

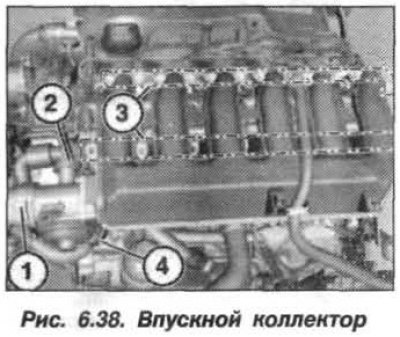

Slăbiți și scoateți furtunul (1, fig. 6.38) aer de încărcare. Deconectați conducta (2), deșurubați șuruburile de-a lungul liniei (3) suporturile galeriei de admisie și deconectați conducta de vid (4) de la supapa de retur a gazelor de evacuare (OG). Scoateți galeria de admisie de pe chiulasă și închideți orificiile formate.
Instalați galeria de admisie în ordine inversă, asigurându-vă că suprafețele de etanșare sunt uscate și curate și fără grăsime. Înlocuiți garniturile profilului.
Strângeți șuruburile clemelor de alimentare cu aer la un cuplu de 6,0 Nm (0,6 kgf·m). Strângeți șuruburile și piulițele care fixează galeria de admisie de chiulasa la un cuplu de:
- M6 - 10 Nm (1,0 kgf·m)
- M7 - 15 Nm (1,5 kgf·m).
