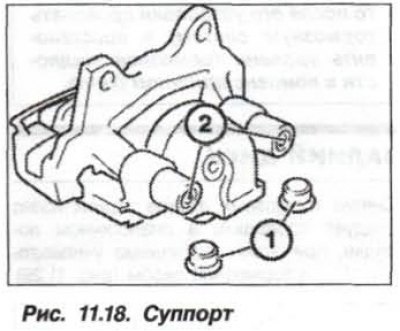

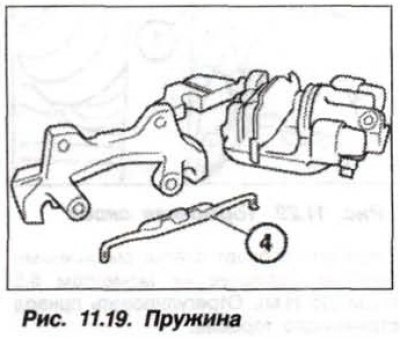

Scoateți arcul de frână (4, fig. 11.19) și scoateți plăcuțele de frână.
Atenţie!
Risc de rănire! În timpul operațiunilor ulterioare, pistonul etrierului suferă multă forță - până la 2800 N.

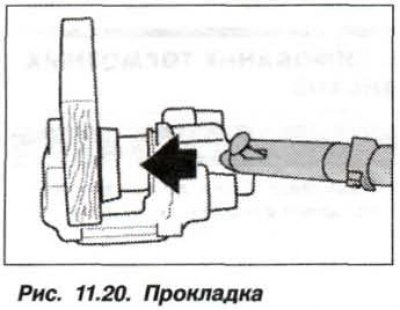

Pentru a proteja pistonul, introduceți o garnitură de siguranță în canelura etrierului (1, fig. 11.20) lemn de esență tare sau pâslă tare. Apăsați cu atenție pistonul suflând aer comprimat prin orificiul de admisie a lichidului de frână.

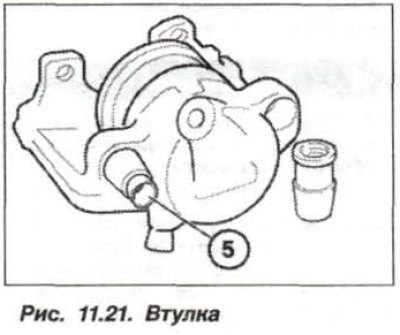

Verificați bucșele de ghidare (5, fig. 11.21) dacă este necesar, instalați bucșa de ghidare din trusa de reparații.

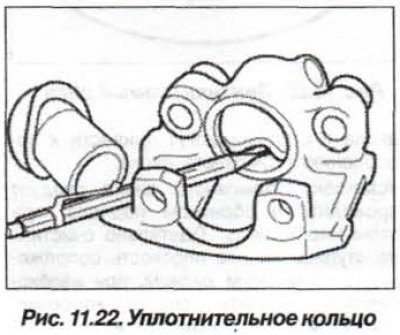

Folosind un ac de plastic (orez. 11.22), îndepărtați cu grijă inelul O. Curățați cavitățile cilindrului și piesele etrierului cu alcool și uscați-le cu aer comprimat. Verificați cu atenție alezajul cilindrului, pistonul și suprafețele flanșei pentru a nu se deteriora. Întoarcerea sau șlefuirea cilindrilor și pistoanelor nu este permisă.
Asamblați etrierul în ordine inversă, dacă este necesar. Aplicați un strat subțire de pastă pentru cilindri de frână Ate pe alezajul cilindrului, piston și guler de etanșare.

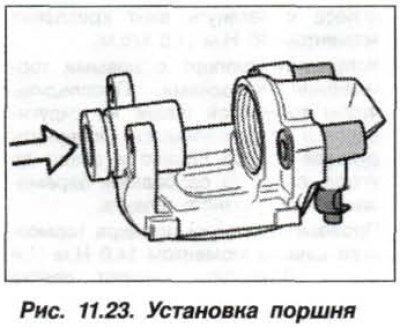

Introduceți o nouă garnitură în canelura din spate a cilindrului. Fără a deforma pistonul, apăsați-l în cilindru folosind un bloc din lemn de esență tare (săgeată, fig. 11.23).

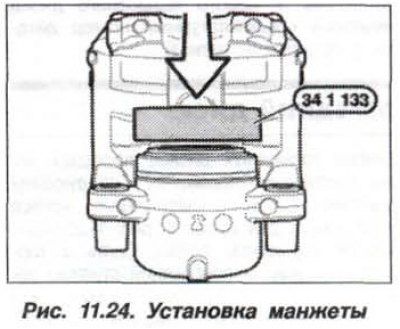

În mod uniform, cu ajutorul unui dispozitiv de fixare «34.1.133» (orez. 11.24), apăsați pe capacul de praf cât de mult poate ajunge. Pentru ca acesta să se potrivească corect, este necesar ca zona dintre manșetă și corpul etrierului să rămână uscată.
Atenţie! Nu lăsați pastă de tip Ate și lichid de frână să ajungă pe garnitură și pe suprafața de instalare a acesteia.
Set curat (nelubrifiat) știfturile de ghidare și strângeți cu o cheie de 7 mm, cuplul lor este de 30,5 Nm (3,05 kgf·m). Asigurați-vă că etanșarea împotriva prafului este poziționată corect în piston.

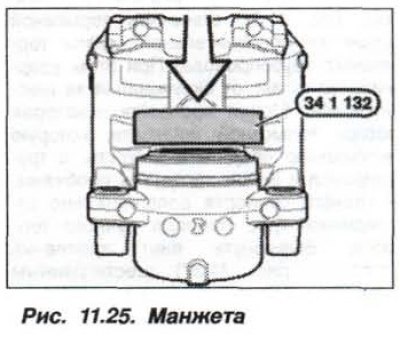

Peretele etanș al etrierului de frână al roții din spate ar trebui să fie realizat într-un mod similar, în timp ce trebuie avut în vedere faptul că la instalarea manșetei (orez. 11.25) se folosește dispozitivul de fixare «34.1.132» în loc de fixare «34.1.133».
