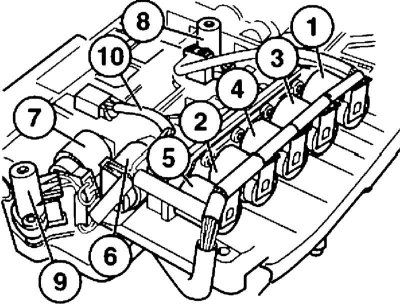

1-5 - supape E/m
6 — E/m supapa cuplajului de blocare a hidrotransformatorului
7 - Regulator de presiune
8 - Senzor de puls (Convertor de cuplu viteza turbinei, medie)
9 - Senzor de puls (viteza de iesire)
10 - Senzor termic
2. Scoateți cutia de comandă hidraulică (vezi Sectiunea Demontarea și instalarea filtrului ATF și a unității hidraulice).

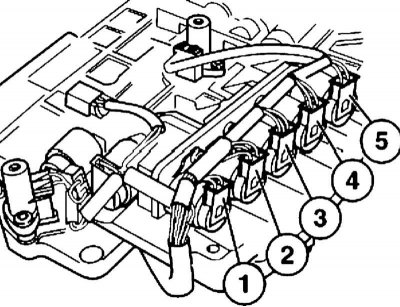

3. Separați prizele nr. 1-5 de supapele e/m.
Nu trageți de fire.

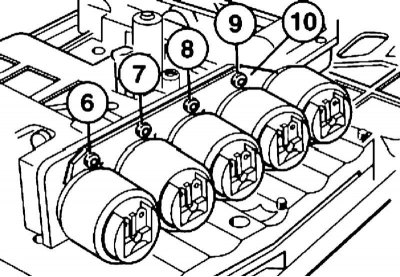

4. Scoateți șuruburile nr. 6-9 și scoateți un braț (10).
La instalare, partea convexă a suportului trebuie să fie convexă față de supapele e / m
5. Scoateți supapele e/m nr. 1-5.

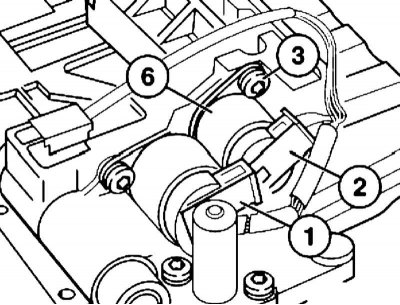

6. Scoateți supapa solenoidală (6), deconectați conectorii (1 și 2) și scoateți șurubul (3).

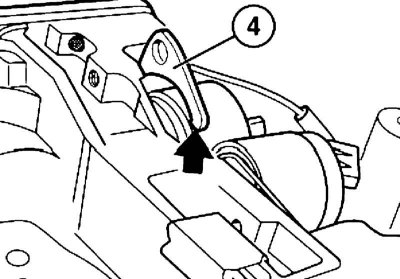

7. Scoateți suportul (4) și scoateți supapa solenoidală nr. 6.
Când este instalat, partea concavă a suportului (4) ar trebui să fie în fața blocului de supape. Ca o trăsătură distinctivă, supapa solenoidală nr. 6 are un corp alb în partea conectorului.

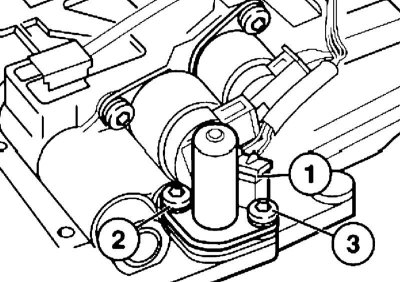

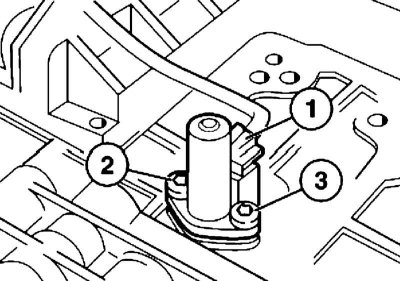

8. Pentru a scoate senzorii, deconectați conectorul corespunzător (1) și scoateți șuruburile (2 și 3).
