Înlocuirea elementului filtrului de aer

Motor M51

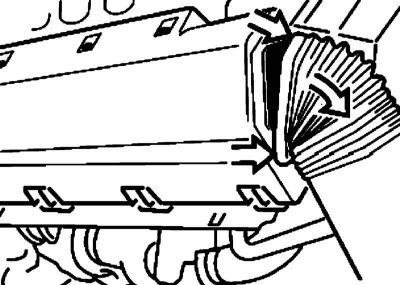

1. Trageți în sus capacul filtrului de aer.



2. Scoateți vechiul element de filtru și instalați unul nou, după ce în prealabil curățați canalele de pe partea laterală a admisiei și ieșirii aerului.

3. Închideți capacul.

Motoare M52, M57

Mai jos este descrierea motorului M52. Înlocuirea elementului de filtru pe motorul M57 se realizează în același mod.

1. Deconectați furtunul ondulat de la capacul filtrului de aer.

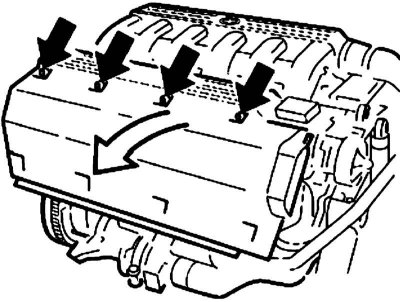

2. Scoateți 4 șuruburi de pe partea superioară a capacului.

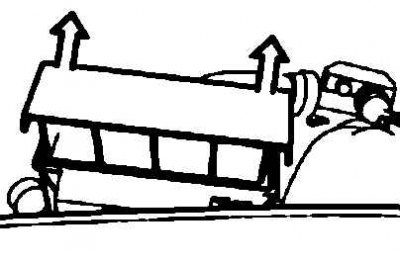

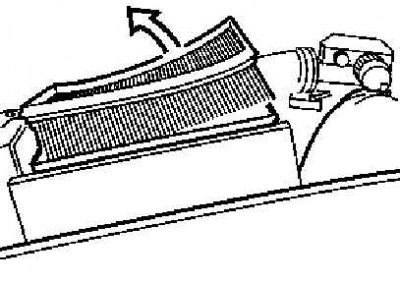

3. Ridicați și deschideți capacul filtrului de aer. Scoateți elementul de filtru din carcasa filtrului de aer.

4. Curăţaţi carcasa şi instalaţi un nou element de filtru.

5. Înlocuiți acoperișul și conectați ferm furtunul ondulat la acesta.

Pentru a instala capacul, acesta trebuie mai întâi atârnat de jos.

Motoare M60, M62, M67

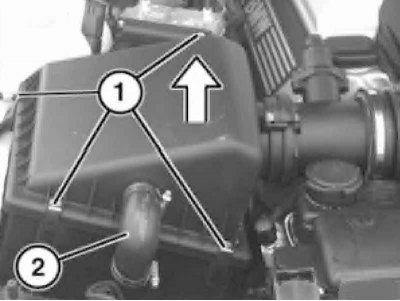

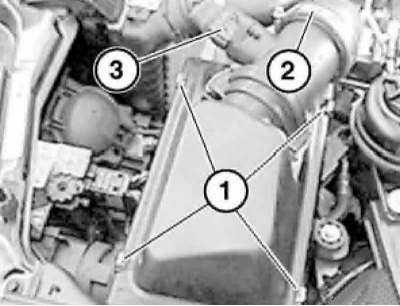

1. Apăsați capsele (1).






2. Pe motoare M60 B30 Și M67 slăbiți clema furtunului de aer (2) și deconectați furtunul.

3. Pe motor M62 Deconectați conectorul cablajului senzorului de temperatură a aerului de admisie (IAT).

4. Pe motor M67 deconectați conectorul debitmetrului de aer.

5. Scoateți partea superioară a carcasei filtrului de aer.

6. Scoateți elementul de filtru din partea inferioară a carcasei filtrului de aer, ștergeți carcasa și instalați un nou element de filtru.

7. Instalați componentele demontate.

Motor M73

1. Pornit malul drept al cilindrilor urmați pașii descriși în paragrafele 2-4.

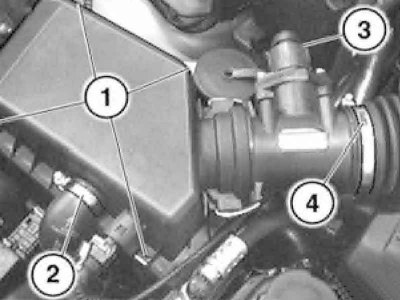

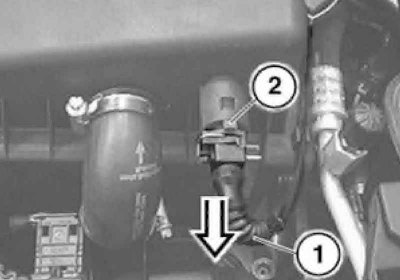

2. Apăsați zăvorul (2) și deconectați conectorul (1).



3. Apăsați capsele (1), slăbiți clema (2) și deconectați furtunul.


4. Deconectați conectorul (3), ridicați și scoateți capacul superior al filtrului de aer.

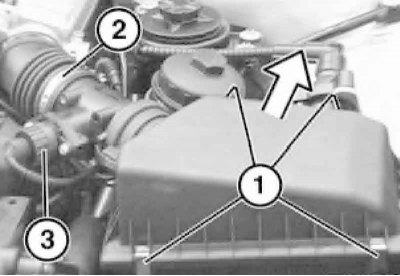

5. Pornit malul stâng al cilindrilor stoarce capsele (1), slăbiți clema (2) și deconectați furtunul. Deconectați conectorul (3) și scoateți capacul superior al filtrului de aer.

6. Scoateți elementul de filtru din partea inferioară a carcasei filtrului de aer, ștergeți carcasa și instalați un nou element de filtru. Instalați componentele îndepărtate.
