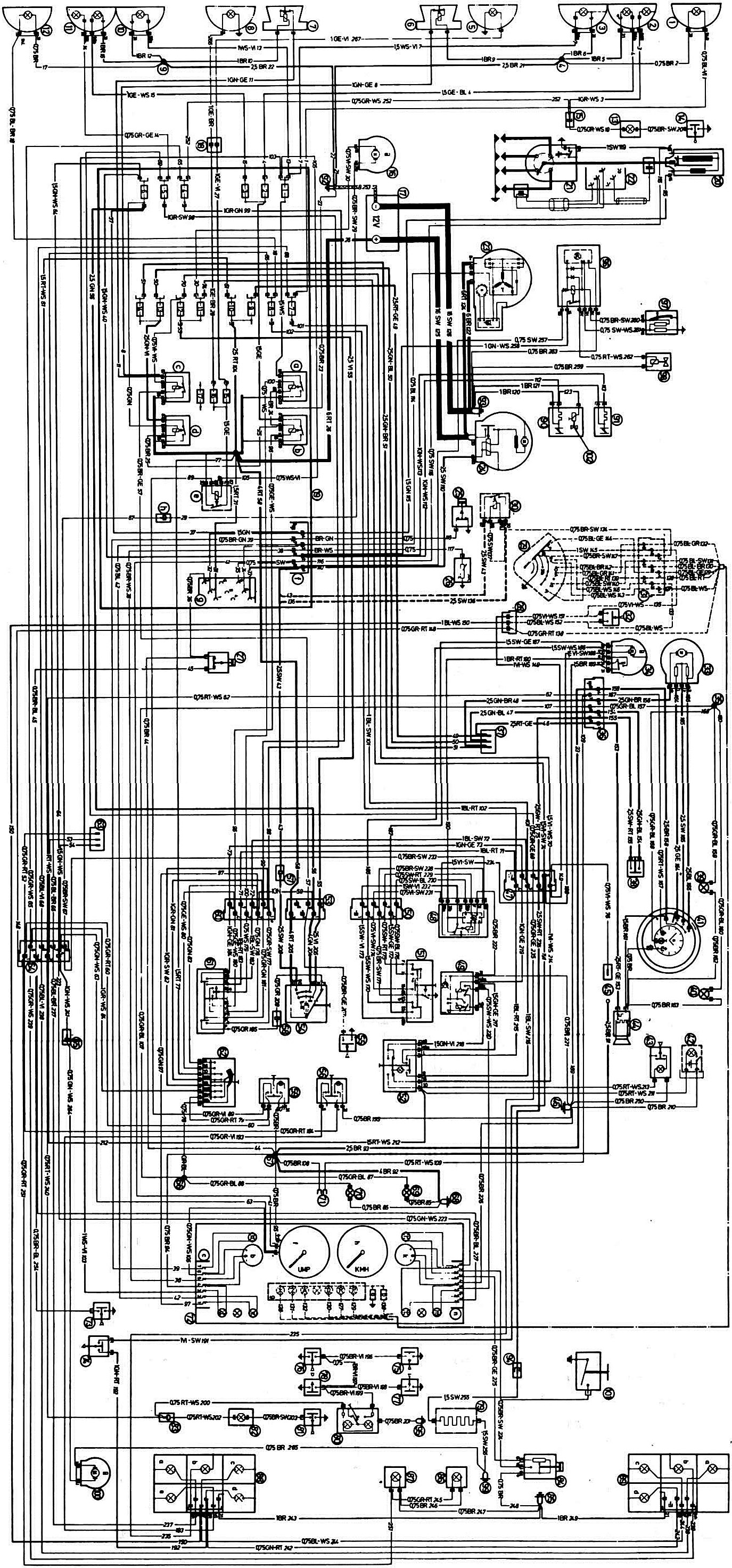

Схема электраабсталявання аўтамабіляў «518», «520», «520А» і "520i"

Легенда схемы электраабсталявання

1 - правы пярэдні паказальнік павароту; 2 - правая фара блізкага святла з лямпай габарытнага святла; 3 - правая фара далёкага святла; 4 - кропка злучэння з «масай»; 5 — правая противотуманная фара 1) ; 6 - правы гукавы сігнал; 7 - левы гукавы сігнал; 8 - левая противотуманная фара1), 9 - кропка злучэння з "масай"; 10 - левая фара далёкага святла; 11 - левая фара блізкага святла з лямпай габарытнага святла; 12 - левы пярэдні паказальнік павароту; 13 - подкапотная лямпа; 14 - выключальнік подкапотной лямпы; 15 - калодка подкапотной лямпы; 16 - электрарухавік абмывальніка ветравога шкла; 17 - акумулятарная батарэя; 18 - калодка противотуманных фар; 19 - мантажны блок: а - рэле ўключэння далёкага святла фар; b - рэле ўключэння блізкага святла фар; з - рэле ўключэння гукавых сігналаў; d - рэле ланцуга зарада акумулятарнай батарэі; е - рэле ўключэння противотуманных фар; f - раз'ём рухавіка; g - калодка дыягностыкі; h - клемы для падлучэння электрарухавіка абмывальніка шкла; 20 - катушка запальвання; 21 - размеркавальнік запальвання; 22 - штэпсельная разетка для падлучэння тэстара з провадам і датчыкам; 23 - генератар; 24 - стартар; 25 - датчык кантрольнай лямпы ціску алею; 26 - датчык паказальніка тэмпературы астуджальнай вадкасці; 27 - выключальнік кантрольнай лямпы ўзроўню тармазной вадкасці; 28 — выключальнік КП з паказальнікам уключанай перадачы 2); 30 - рэле ўключэння стартара²⁾ ; 31 - раз'ём выключальніка КП²⁾ ; 32 - выключальнік святла задняга ходу; 33 - электрарухавік вентылятара ацяпляльніка; 34 - электрарухавік ачышчальніка ветравога шкла; 35 - кропка паяння "58b"; 36 - раз'ём цэнтральнай кансолі; 37 - клемы для падлучэння электрарухавікоў прывада шклапад'ёмнікаў, антэны і люка ў даху; 38 - выключальнік абагравання задняга шкла; 39,40 - лямпы падсвятлення перамыкачоў кіравання абагравальнікам; 41 - перамыкач кіравання абагравальнікам: а - варыянт з гадзінамі; b - варыянт з лямпай падсвятлення гадзін; 42 - лямпа асвятлення карты¹⁾ ; 43 - лямпа асвятлення рэчавай скрыні; 44 - прыпальвальнік; 45 - радыёпрымач; 46 - кропка злучэння з «масай»; 47 - раз'ём; 48 - рэле-перарывальнік ачышчальніка ветравога шкла; 49 - рэле-перарывальнік паказальнікаў павароту і аварыйнай сігналізацыі; 50 - раз'ём перамыкача ачышчальніка ветравога шкла; 51 - перамыкач ачышчальніка ветравога шкла; 52 - выключальнік аварыйнай сігналізацыі; 53 - раз'ём выключальніка запальвання; 54 - выключальнік запальвання; 55 - выключальнік гукавога сігналу; 56 - выключальнік задняга противотуманного ліхтара; 57 — кантакт «50» супрацьугоннай прылады; 58 - кантакт «Р» выключальніка запальвання; 59 - выключальнік противотуманных фар; 60 - раз'ём перамыкача паказальнікаў павароту і святла фар; 61 - перамыкач паказальнікаў павароту і святла фар; 62 - перамыкач вонкавага асвятлення; 63 - трехштекерная калодка; 64 - раз'ём «1»; 65 - клемы для падлучэння паліўнага электрапомпы; 66 - кропка паяння "58b"; 67 - кропка паяння "31"; 68 - кропка злучэння з «масай»; 69 - лямпа асвятлення "1"; 70 - лямпа асвятлення "2"; 71 - клема для падлучэння гадзін; 72 - камбінацыя прыбораў: а - кантрольная лямпа ціску алею; b - паказальнік тэмпературы астуджальнай вадкасці; з - раз'ём; d - кантрольная лямпа (сіняга колеру) уключэння далёкага святла фар; е - кантрольная лямпа (чырвонага колеру) зарада акумулятарнай батарэі; f - тахометр; g - паказальнік уключанай перадачы КП2): "Р" - кантрольная лямпа белага колеру; "R" - кантрольная лямпа чырвонага колеру; "О" - кантрольная лямпа белага колеру; "А" - кантрольная лямпа зялёнага колеру; "1" - кантрольная лямпа зялёнага колеру; "2" - кантрольная лямпа зялёнага колеру; h - спідометр; i - кантрольная лямпа рэзерву паліва; да - паказальнік узроўня паліва; l - кантрольная лямпа ўзроўню тармазной вадкасці; m - кантрольная лямпа паказальнікаў павароту; n - раз'ём; аб - дадатковае супраціў; р - дадатковае супраціў; 73 - выключальнік кантрольнай лямпы ўключэння стаяначнага тормазу; 74 - выключальнік стоп-сігналу; 75 - выключальнік плафона ў стойцы правай перадпакоя дзверы; 76 - выключальнік плафона ў стойцы левай пярэдняй дзверы; 77 - выключальнік плафона ў стойцы правай задняй дзверы; 78 - выключальнік плафона ў стойцы левай задняй дзверы; 79 - элемент абагравання задняга шкла; 80 - плафон асвятлення салона; 81 - выключальнік асвятлення багажнага аддзялення; 82 - лямпа асвятлення багажнага аддзялення; 82 - лямпа асвятлення багажнага аддзялення; 83 - раз'ём асвятлення багажнага аддзялення; 84 - датчык ўзроўню паліва; 85 - кропка злучэння з «масай»; 86 - правы ліхтар асвятлення нумарнога знака; 87 - левы ліхтар асвятлення нумарнога знака; 88 - левы задні ліхтар: а - паказальнік павароту; b - чырвоны сігнальны агонь; з - лямпа святла задняга ходу; d - лямпа стоп-сігналу; е - лямпа задняга противотуманного святла; 89 - правы задні ліхтар а - паказальнік павароту, b - чырвоны сігнальны агонь; з - лямпа святла задняга ходу; d - лямпа стоп-сігналу; 90 - пускавая прылада пярэдняга карбюратара³⁾ ; 91 - пускавая прылада задняга карбюратара³⁾ ; 92 - кропка злучэння з масай на кузаве; 93 - кропка злучэння з «масай» на рухавіку; 94 - раздым элемента абагравання задняга шкла; 95 - кропка злучэння з «масай»; 96 - калодка цеплавога рэле часу⁴⁾; 97 - цеплавое рэле часу⁴⁾ ; 98 - пускавая фарсунка⁴⁾ ; 99 - раз'ём пускавога прылады пярэдняга стартара 5); 100 - раздым пускавога прылады задняга карбюратара⁶⁾ ; 101 - рэгулятар напругі⁷⁾.

Заўвагі:

• 1) Дадатковае абсталяванне
• 2) Для аўтамабіляў з аўтаматычнай трансмісіяй
• 3) Акрамя BMW «520i»
• 4) На «520i»
• 5) Кропка злучэння з "масай" на "520i"
• 6) На «520i» раз'ём паліўнай электрапомпы
• 7) На BMW "525", "528"

Абазначэнне колеру правадоў:

• BL - блакітны;
• BR - карычневы;
• GE - жоўты;
• GR - шэры;
• GN - зялёны;
• RT - чырвоны;
• SW - чорны;
• VI - фіялетавы;
• WS - белы.

Першыя літары абазначаюць колер самога провада, а другія — колер палоскі на провадзе
