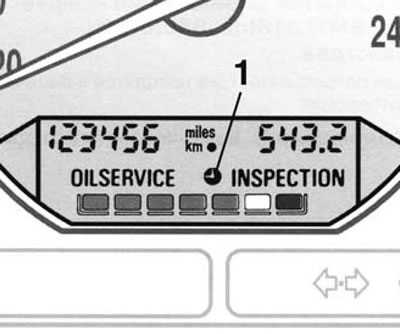

Рис. 1.7. Индикаторный блок
Индикатор предстоящего ТО сигнализирует своими зелеными светящимися сигналами о времени проведения ТО, чем меньше их осталось, тем ближе срок ТО.
Желтый индикатор высвечивается одновременно с появлением индикации «OILSERVICE» или «INSPECTION» и означает о наступлении времени соответствующего ТО.
Загорание красного индикатора свидетельствует, что срок очередного ТО пропущен.
Символы «123456» — счетчик в км. общего пробега автомобилем. Символы «543,2»—счетчик в км. его разового пробега.
Одновременное загорание символа (1) в виде часов и индикации «INSPECTION» говорит о необходимости замены тормозной жидкости.
Индикатор давления масла
Индикатор давления масла в двигателе (
) загорается в момент пуска двигателя и сразу гаснет. Она может загораться или мигать при работе двигателя на режиме холостого хода, но при повышении оборотов должен гаснуть.
Если индикатор загорается в процессе движения, то следует сразу же остановиться и выяснить причину его загорания. Быстрее всего пониженный уровень масла. Если уровень масла в норме, следует обратиться на СТОА.
Индикатор разряда АБ
Индикатор разряда АБ (
)гаснет сразу после пуска двигателя. Если индикатор загорается в процессе движения, то это свидетельствует об отсутствии заряда АБ. Основной причиной может быть повреждения ремня привода генератора или дефект в самом генераторе.
