Внимание! При проведении ремонтных работ на двигателе, защитить генератор от случайного загрязнения, закрыв его полиэтиленовой пленкой. Приготовить ветошь для сбора вытекающего масла.
Замену генератора можно проводить не снимая двигатель с автомобиля в следующем порядке. Выключить зажигание и отсоединить «-» клемму от АБ.
Снять кожух вентилятора и ремень привода генератора. Отвернуть крышку и опорожнить масленый фильтр. Вывернуть болт (стрелка, рис. 7.162) держателя трубопроводов масляного радиатора и отсоединить маслопроводы от корпуса полнопоточного масляного фильтра. Собрать вытекшее масло.

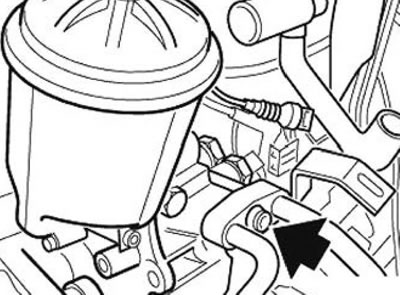

Рис. 7.162. Маслопровод
Отвести маслопроводы в сторону, что обеспечит доступ к креплению «+» провода АБ на генераторе. Отвернуть гайку (1, рис. 7.163) и отсоединить «+» провод АБ от генератора.

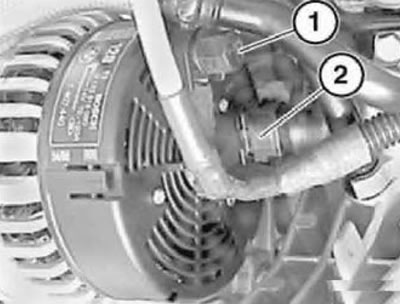

Рис. 7.163. ШС генератора
Разблокировать ШС (2) и отсоединить его от генератора.
Вывернуть болт (1, рис. 7.164), снять защитную крышку болта (2) натяжного ролика (3) и вывернуть болт (2). Вынуть болт (2) вместе с натяжным роликом. Снять генератор (4).

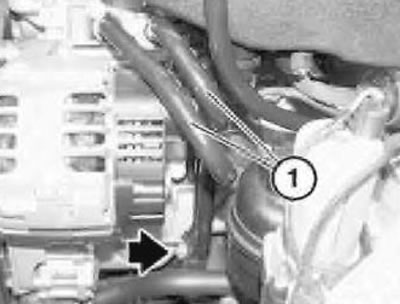

Рис. 7.164. Генератор
Установку генератора следует проводить в обратном порядке, при необходимо проследить, чтобы фиксатор натяжного ролика вошел в паз. Гайку Мб (D+) затянуть моментом 7,0 Н·м (0,7 кгс·м), гайку М8 (В+) затянуть моментом 13,0 Н·м (1,3 кгс·м).
