Внимание! При снятии ЭМК вытекает масло, иметь чистую ветошь для его сбора.

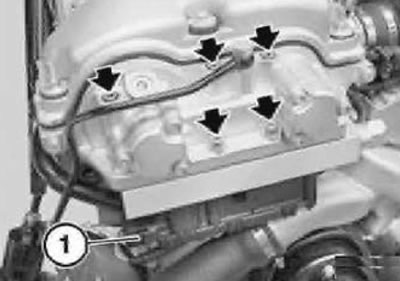

Снятие ЭМК исполнительного узла системы «D-VANOS» следует проводить в следующем порядке. Отсоединить ШС (1, рис. 7.140), вывернуть болты (стрелки) и снять ЭМК вместе с уплотнительной пластиной.
Рис. 7.140. ШС ЭМК
Установку ЭМК исполнительного узла системы «D-VANOS» следует проводить в обратном порядке, при этом следует очистить уплотняемые поверхности на ЭМК и исполнительном узле системы «D-VANOS» и заменить уплотнительную пластину (7, см. рис. 7.13).
