Кислородные датчики установлены в каждом из выпускных коллекторов, один перед нейтрализатором — для регулировки, второй после нейтрализатора — для контроля за концентрацией кислорода в ОГ. При их монтаже необходимо учитывать различную длину кабельного соединения датчиков. Регуляционный датчик имеет кабель длиной 320 мм, контрольный — 990 мм.
КСУД двигателем имеет замкнутую систему регулирования, т.к. на конечный результат процесса горения контролируется по количеству остаточного кислорода в ОГ после нейтрализаторов. Связь между ЭБУ-КСУД и датчиками содержания кислорода в ОГ позволяет точно дозировать количество подаваемого топлива, что в свою очередь сокращает выброс в атмосферу токсичных соединений.

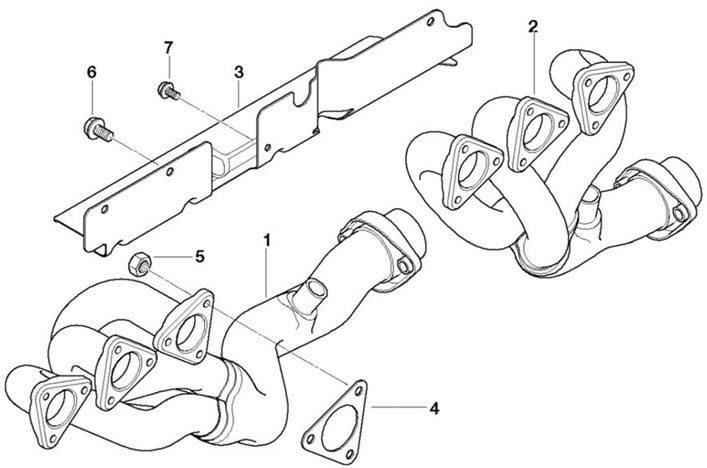

Рис. 7.27. Выпускной коллектор: 1 - выпускной коллектор (1-3); 2 - выпускной коллектор (4-6); 3 - экран; 4 - прокладка; 5 - гайка (М7); 6 - болт (М8х14); 7 - болт (М6х14)

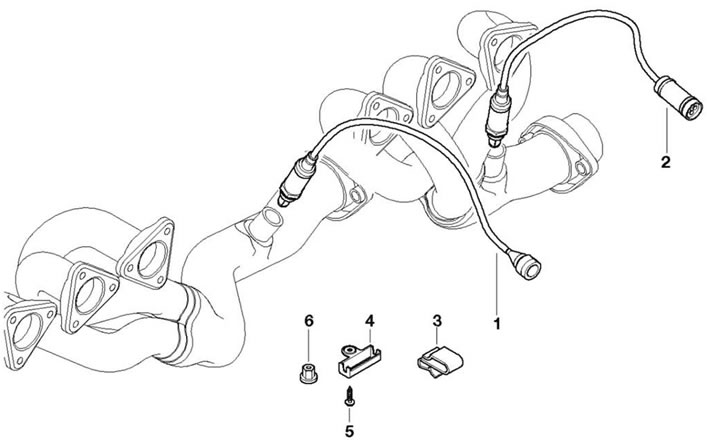

Рис. 7.28. Кислородные датчики: 1, 2 - кислородные датчики; 3 - зажим; 4 - держатель; 5 - саморез (6,3x16); 6 - гайка (М6)
