- заборное устройство воздуха/глушитель шума;
- воздуховоды;
- фильтр очистки воздуха;
- измеритель расхода воздуха;
- блок дроссельных заслонок;
- клапан регулировки холостого хода;
- впускной коллектор;
- исполнительный узел резонансной системы;
- датчик температуры поступающего воздуха.
Отдельные элементы воздушной системы, такие как измеритель расхода воздуха, блок дроссельной заслонки, клапан регулировки холостого хода и датчик температуры поступающего воздуха, были рассмотрены ранее. Особый интерес представляет впускной коллектор и блок дроссельных заслонок.
Впускной коллектор
Впускной коллектор представляет собой систему воздушных каналом, которая связывает впускные окна головки блока цилиндров двигателя с трубопроводом корпуса дроссельных заслонок (рис. 7.20).

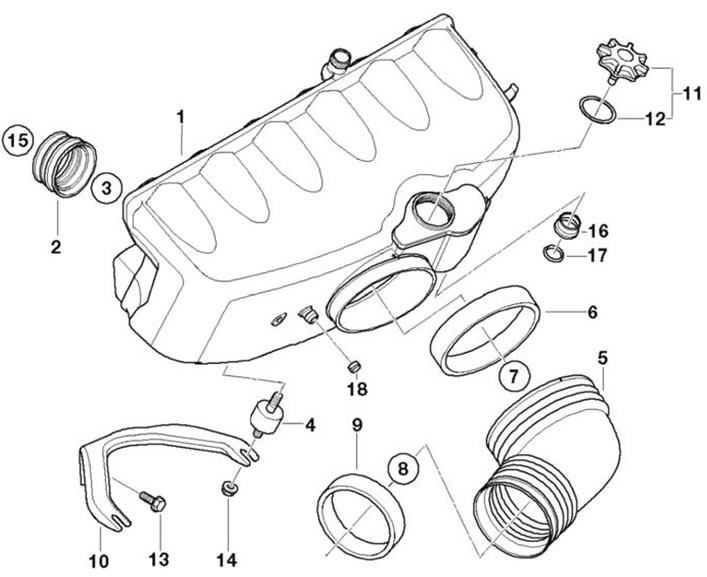

Рис. 7.20. Впускной коллектор: 1 - впускной коллектор; 2 - переходник; 3, 7, 8, 15 - хомут; 4 - РМШ; 5 - воздуховод; 6, 9 - прокладка; 10 - крепление; 11 - крышка; 12 - кольцо; 13 - болт (М8х16); 14 - гайка (М6); 15 - стяжная лента; 16 - стопорное кольцо; 17 - кольцо (11,5x2,0); 18 - пробка
Исполнительный узел впускного коллектора обеспечивает переключение длины каналов в зависимости от оборотов двигателя и его нагрузки, осуществляя резонансный наддув двигателя— повышая наполняемость камеры сгорания топливной смесью.
Крепление впускного коллектора осуществляется на кронштейне с амортизаторами, гайками с шайбами, через переходники (2) хомутами (3 и 15) с дроссельными заслонками каждого цилиндра.
Блок дроссельных заслонок
Блок состоит из шести дроссельных заслонок, соединенных валом их привода в единый блок, при этом каждый цилиндр имеет свою дроссельную заслонку (рис. 7.21). Дроссельные заслонки закреплены гайками (10) на шпильках головки блока цилиндров, через уплотнительные прокладки (9).

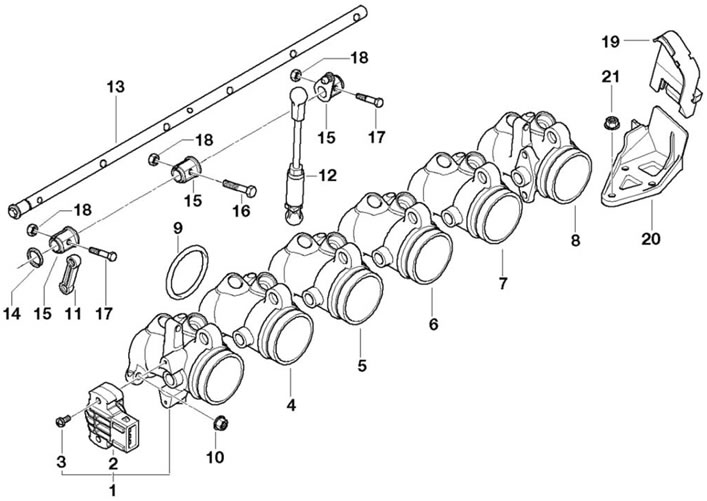

Рис. 7.21. Блок дроссельных заслонок: 1 - корпус дроссельной заслонки (1 цил.); 2 - датчик углового перемещения дроссельной заслонки; 3 - винт; 4, 5, 6, 7, 8 - корпус дроссельной заслонки; 9 - уплотнительная прокладка; 10 - гайка; 11, 12 - тяга; 13 - вал привода; 14 - шайба фиксации; 15 - рычаг привода; 16 - болт (М5); 17 - спецболт; 18 - гайка (М8); 19, 20 - щиток; 21 - гайка (М6)
