Клапаны и их пружины*

Клапаны (см. рис. 3.10) изготовлены из специальной, коррозионно-стойкой стали, с хромированием, закаленными стержнями, которые располагаются в головке блока V-образно, под углом 39,5°. Приводятся в действие кулачками впускного и выпускного распределительных валов верхнего расположения через цилиндрические толкатели. Параметры клапанов двигателей приведены в таблице. 7.4.

Ремонтная маркировка клапана наносится на его стержень. Минимальная высота цилиндрической части тарелки клапана должна быть не менее 0,5 мм.

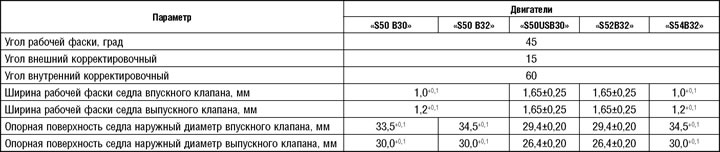

Таблица 7.4. Параметры клапанов

Пружины клапанов

Пружины клапанов предназначены для обеспечения герметичной посадки клапанов на седла. Каждый впускной и выпускной клапан имеет по две пружины (9, рис. 7.10), которые идентичны как для впускных, так и для выпускных клапанов. Пружины устанавливаются коаксиально (одна в другой), цветной маркировкой к нижней тарелке (к головке блока цилиндров).
