Внимание! При загрязнении приводного ремня жидкостью для гидравлических систем, охлаждающей жидкостью или маслом, его необходимо заменить.
В комплектации двигателя используются трехфазные генераторы переменного напряжения двух фирм — Baleo (Италия) типа A13V118 и фирмы Bosch (Германия) типа NC 14V 45/140 F, со встроенным выпрямительным блоком на девяти выпрямительных вентилях, с номинальной силой тока отдачи 120 А и электронным регулятором напряжения с диапазоном регулировки 13,5-14,1 В. Охлаждение генератора обеспечивается подводом к нему воздуха.

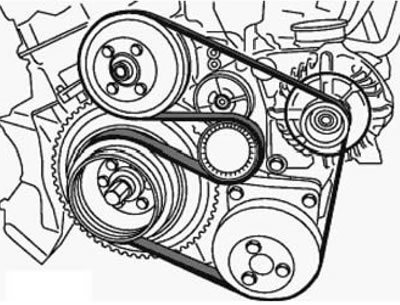

Для привода вспомогательных агрегатов используется двух ручьевой шкив ступицы коленчатого вала с параллельным расположением ручьев, один за другим (см. рис. 5.24). Диаметр ременного шкива генератора 55 мм. Для снятия дальнего ремня привода, необходимо снять передний ремень. На двигателе одним ремнем приводиться сразу несколько вспомогательных агрегатов—генератор, насос охлаждающей жидкости и насос гидроусилителя рулевого управления (рис. 5.307). Для простоты изложения он в дальнейшем будет именоваться — ремнем привода генератора.
Рис. 5.307. Ремень привода
Клиновой ремень привода генератора меняется при тех же обстоятельствах, что и ремень привода компрессора кондиционера.
Примечание. Если приводной ремень будет использоваться в дальнейшем, необходимо отметить направление его движения и устанавливать снова в этом же направлении.

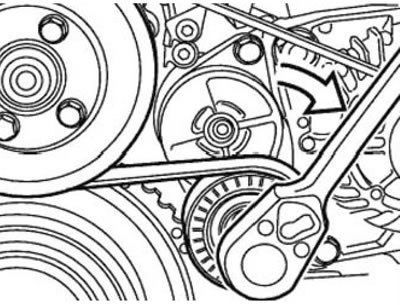

Замену ремня привода генератор необходимо проводить в следующем порядке. Снять вязкостную муфту привода вентилятора с его крыльчаткой. Снять ремень привода компрессора кондиционера. Снять крышку натяжного ролика (1, см. рис. 5.24). Ослабить натяжение ремня привода генератора, установив ключ с шестигранной головкой (рис. 5.308) в паз болта и повернув натяжной ролик по часовой стрелке. Снять приводной ремень.
Рис. 5.308. Ключ
При установке ремня проследить, чтобы он плотно лег в пазы (ручьи) шкивов. Разгрузить натяжной ролик, отпустив ключ с внутренним шестигранником. Сила натяжения роликом не регулируется, он автоматически выставить необходимое усилие натяжки ремня привода.

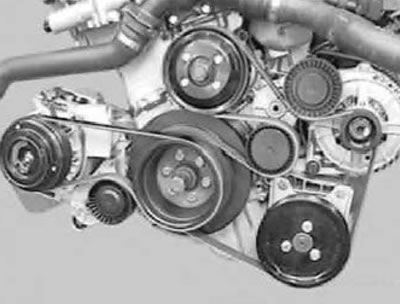

На отдельных модификациях используется привод генератора с дополнительным натяжным роликом (рис. 5.309) и гидравлическим натяжным устройством.
Рис. 5.309. Дополнительный ролик

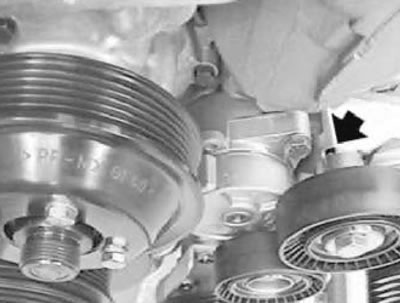

При наличии дополнительного ролика необходимо проследить, чтобы фиксатор (стрелка, рис. 5.310) натяжного ролика вошел в паз на генераторе.
Рис. 5.310. Фиксатор
