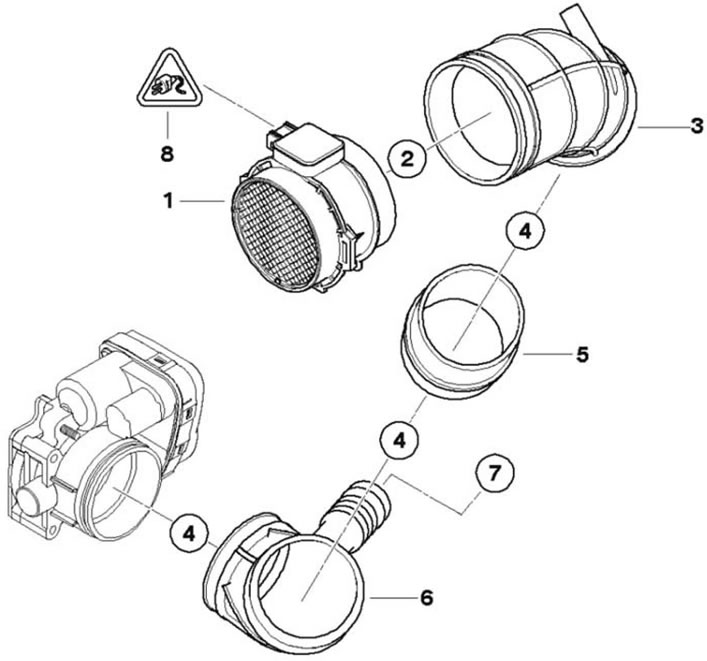

Рис. 5.249. ИРВ: 1 - ИРВ; 2 - хомут (83-90); 3,5 - гофрированный кожух; 4 - хомут (77-84); 6 - колено; 7 - хомут (28-33); 8 - ШС; 9 - дроссельная заслонка
Снятие ИРВ проводить в следующем порядке. Считать информацию из ЗУ неисправностей ЭБУ системы «DME» и выключить зажигание.

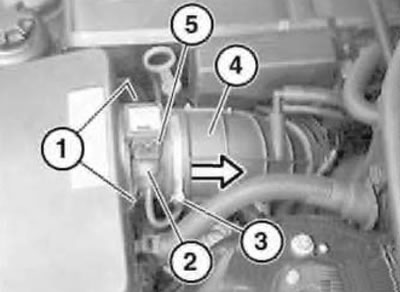

Разблокировать и отсоединить ШС (2, рис. 5.250), раскрыть зажимы (1) и ослабить хомут (3). Снять хомут (3), всасывающий шланг (4) с ИРВ. Вынуть ИРВ (5) из корпуса воздушного фильтра.
Рис. 5.250. Зажим
Установку ИРВ следует проводить в обратном порядке, при этом необходимо, проверить решетку ИРВ, уплотнительное кольцо между ИРВ и всасывающим шлангом, ИРВ и корпусом воздушного фильтра. При необходимости заменить их. Смазать уплотнительные кольца бескислотной смазкой (технический вазелин).
При установке проследить, чтоб стрелка на ИРВ показывала в направлении потока воздуха. Считать информацию из ЗУ неисправностей ЭБУ системы «DME», зафиксировать сообщения о неисправностях, устранить их и стереть информацию из ЗУ.
