Снять бачок насоса гидроусилителя рулевого управления вместе с кронштейном и закрепить его на кузове проволочной скобой, трубопроводы не отсоединять. Снять воздушный шланг охлаждения генератора, если он предусмотрен комплектацией. Генератор имеет несколько вариантов исполнения привода (см. рис. 5.2).
Отсоединить ШС от генератора, для чего снять защитные заглушки и отсоединить ШС (1, рис. 5.293), отвернуть гайку (2) и снять «+» провод АБ (отсоединить провода «В+» и «D+»).
Рис. 5.293. ШС генератора
При исполнении без обводного ролика, следует поочередно вывернуть болты крепления генератора (стрелки, рис. 5.294), удерживая при этом генератор и снять его.

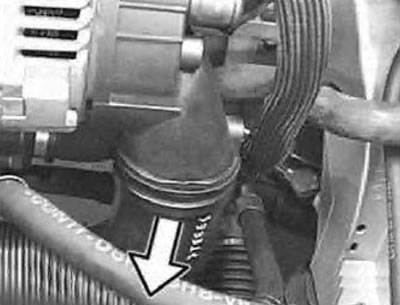

Рис. 5.294. Крепление генератора
При исполнении с обводным роликом, следует снять крышку с обводного ролика (1, рис. 5.295), вывернуть его болт и снять ролик. Вывернуть болт крепления генератора, удерживая при этом генератор и снять его.

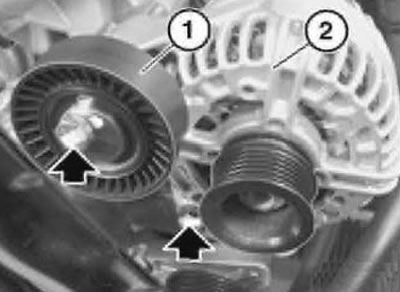

Рис. 5.295. Крепление генератора
При установке генератора, фиксатор (стрелка, рис. 5.296) натяжного ролика должен войти в паз на его корпусе. Установить ремень, так чтобы натяжной ролик располагался сверху ремня привода генератора.

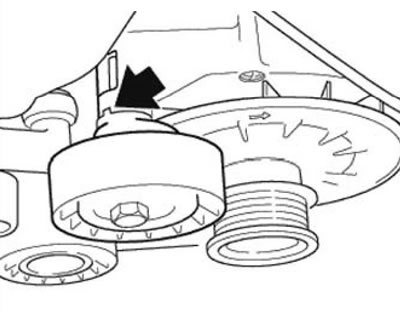

Рис. 5.296. Фиксатор
Гайку крепления провода «D+» затянуть моментом 7,0 Н·м (0,7 кгс·м), гайку провода «В+» затянуть моментом 13,0 Н·м (1,3 кгс·м), гайку подвода «плюсового» провода АБ затянуть моментом 13,0 Н·м (1,3 кгс·м).
При этом необходимо считать информацию из ЗУ неисправностей ЭБУ-КСУД системы DME. Проверить записанные сообщения о неисправностях, устранить их и стереть информацию из ЗУ неисправностей.
