Внимание! Из ЭМК после их выворачивания капает масло. Собрать его ветошью и направить на утилизацию. Обеспечить сохранность жгутов проводов и ремней.
Замену электромагнитных клапанов (ЭМК) системы «D-VANOS» необходимо проводит в следующем порядке. Приготовить приспособление «32.2.110» и приспособление «11.6.420». Считать информацию из ЗУ неисправностей ЭБУ КСУД. Зафиксировать полученные сообщения и выключить зажигание.
На стороне выпуска
Расфиксировать и отсоединить ШС от ЭМК (рис. 5.204). Разрезать кабельный бандаж (2).

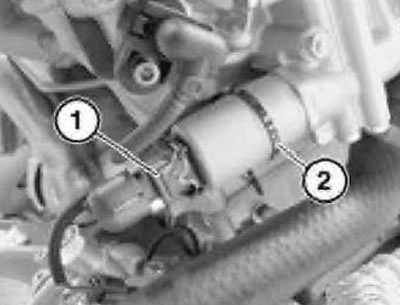

Рис. 5.204. ШС ЭМК
Используя приспособление «11.6.420» (рис. 5.205) вывернуть ЭМК на стороне выпуска. При установке ЭМК заменить уплотнительное кольцо клапана.

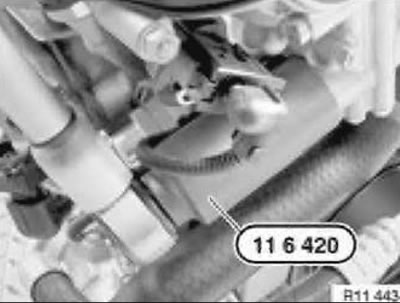

Рис. 5.205. ЭМК, сторона выпуска
На стороне впуска
Расфиксировать и отсоединить шланг системы вентиляции двигателя на стороне впуска. Расфиксировать и отсоединить ШС от ЭМК (рис. 5.206) на стороне впуска.

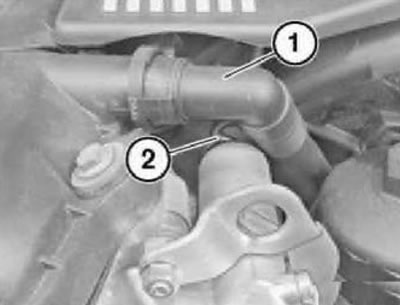

Рис. 5.206. ШС ЭМК
Используя приспособление «32.2.110» (рис. 5.207) вывернуть ЭМК на стороне впуска. При установке ЭМК заменить уплотнительное кольцо клапана. Не допускать повреждения маслопровода при выворачивании ЭМК на стороне впуска.

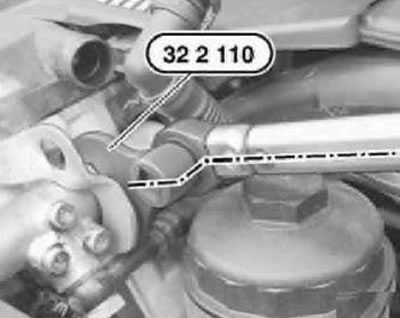

Рис. 5.207. ЭМК, сторона впуска
Заменить уплотнительные кольца ЭМК и завернуть их моментом 30 Н·м (3,0 кгс·м). Стереть информацию из ЗУ неисправностей.
