Внимание! При проведении работ на топливных трубопроводах обеспечить сбор вытекающего топлива и его дальнейшую его утилизацию.
Конструктивное исполнение элементов топливной системы показано на рис. 5.262 и рис. 5.263.

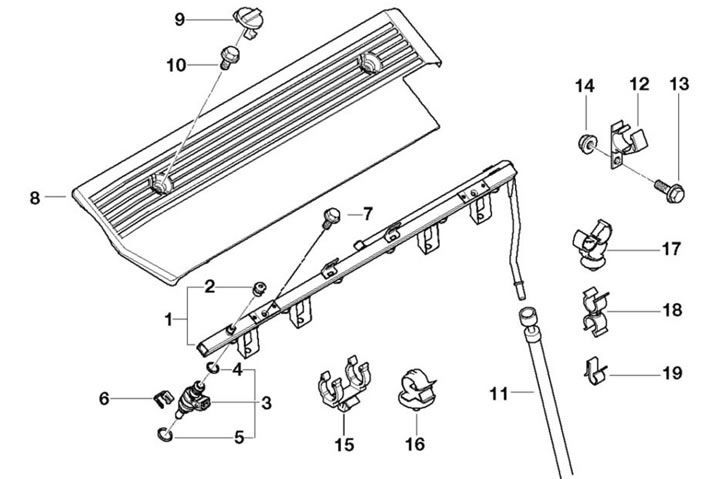

Рис. 5.262. Система впрыска: 1 - распределительная магистраль (рампа); 2, 9 - колпачок; 3 - инжектор; 4 - кольцо (7,52x3,52); 5 - кольцо (9,2x2,8); 6 - скоба; 7, 10, 13 - болт (М6х12); 8 - экран; 11 - топливный шланг; 12, 15, 16, 17, 18, 19 - держатель; 14 - гайка

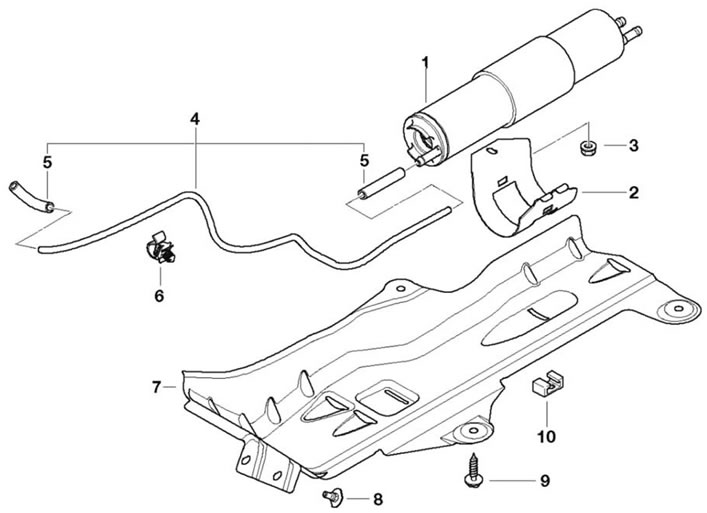

Рис. 5.263. Топливный фильтр: 1 - топливный фильтр с регулятором давления; 2 - кронштейн; 3 - гайка (М6); 4 - трубопровод; 5 - шланг; 6, 10 - держатель; 7 - экран; 8 - гайка; 9 - саморез
