2. Выполните операции, описанные в разделах с 2 по 4 Раздела Дизельный двигатель M67.
3. Выверните болт (1), отдайте накидные гайки (2), снимите распределительную трубку (3).

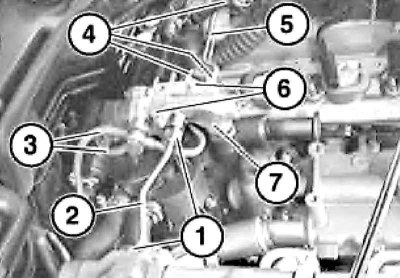

4. Отдайте накидные гайки (1), снимите распределительную трубку (2) и отсоедините возвратные топливные трубки (3). Отдайте накидные гайки (4), снимите распределительную трубку (5) и распределитель топлива (6).

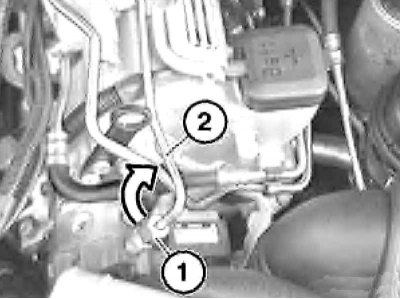

5. Отдайте накидную гайку (1) и выверните распределительный трубопровод (2) в направлении, указанном стрелкой.

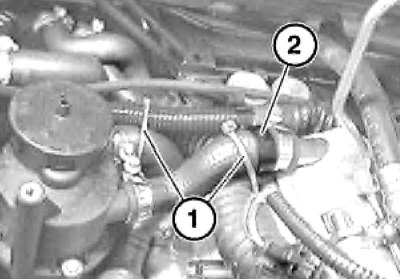

6. Разрежьте хомут (1) и снимите держатель (2) шланга.

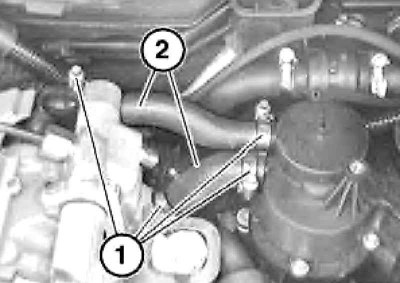

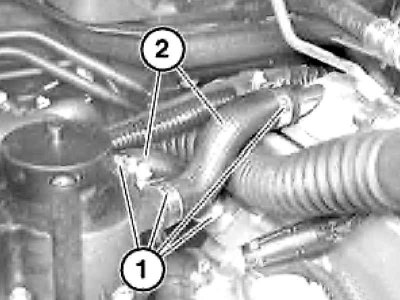

7. Ослабьте хомуты (1) и снимите шланги (2).
Хомуты и шланги.

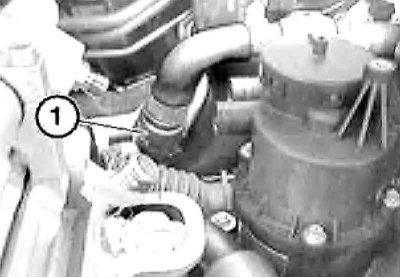

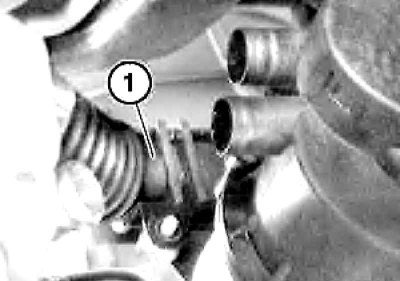

8. Высвободите из фиксатора водяной шланг и отсоедините его от трубки системы охлаждения.

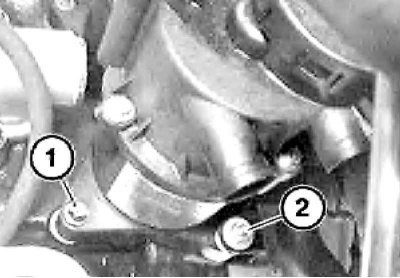

9. Выверните болты (1) и снимите трубку (2) системы EGR. Очистите сопрягаемые с трубкой поверхности и замените прокладки трубки EGR.
Трубка EGR.

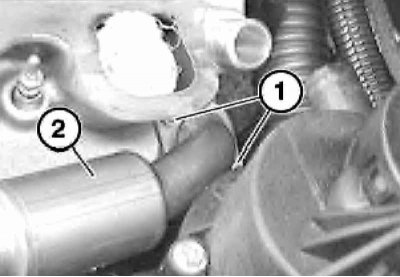

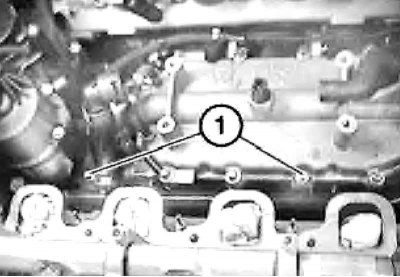

10. Выверните болты.

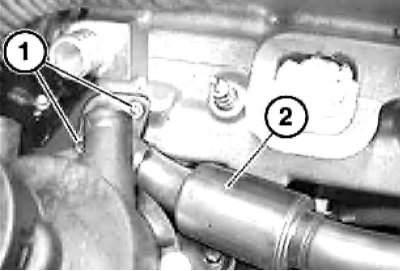

11. Слегка приподнимите трубку (1) системы охлаждения и вытяните ее из корпуса (2) термостата.
При необходимости замените уплотнительное кольцо в корпусе термостата.

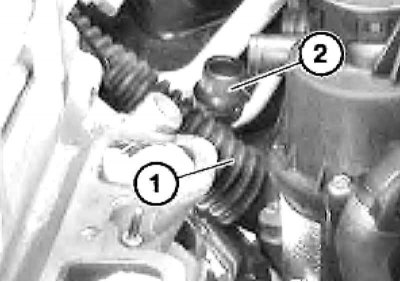

12. Слегка приподнимите жгут (1) электропроводки ки и снимите трубку (2) системы охлаждения.
13. Отдайте крепеж по периметру фланце маслоотделителя.
14. Снимите держатель жгута электропроводки с резьбового штифта.

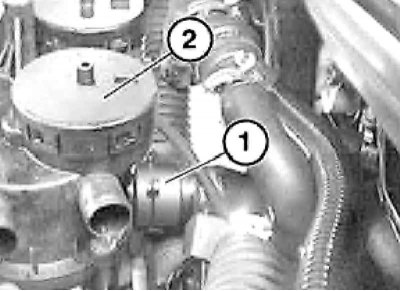

15. Раскройте фиксатор водяного шланга (1), отсоедините его и снимите маслоотделитель (2) системы PCV.
16. Установка производится в обратном порядке. Используйте новые прокладки, устанавливайте их сухими на предварительно очищенные сопрягаемые поверхности.
