2. Визуально проверьте наличие трещин, ржавчины и коррозии. Поищите в резьбовых отверстиях сорванные резьбы. Целесообразно в механической мастерской, имеющей специальное оборудование, проверить блок на наличие скрытых трещин. При обнаружении дефектов блок, если возможно, следует отремонтировать; если нет, то необходимо приобрести новый блок.
3. Проверьте поверхности цилиндров на истирание и наличие борозд.

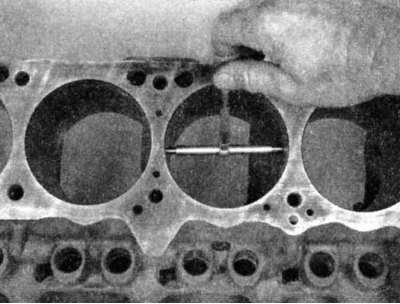

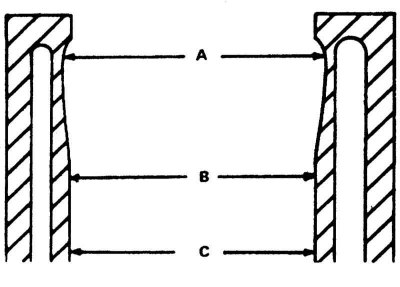

4. Измерьте диаметр в верхней части каждого цилиндра (сразу под зоной уступа - А), в средней - В и нижней - С частях параллельно оси коленчатого вала.

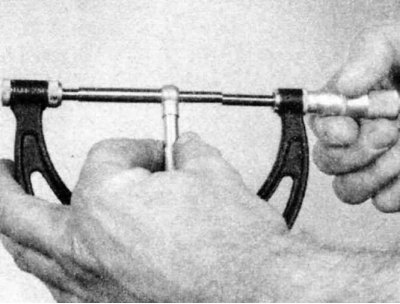

5. Для определения диаметра цилиндра длину измерителя проверяйте микрометром
6. Далее, измерьте диаметр цилиндра на тех же уровнях в направлении, перпендикулярном оси коленчатого вала. Сравните результаты с требованиями Таблицы размеров и регулировочных данных в конце Руководства.
7. Если прецизионные измерительные инструменты недоступны, то величины зазоров между поршнями и цилиндрами, хотя и не столь точно, можно определить с помощью щупов.
8. Для определения зазоров выберите щуп и вставьте его в цилиндр вдоль сопрягаемого поршня. Поршень должен быть установлен точно в нормальное положение. Щуп должен быть установлен между поршнем и цилиндром на одной из упорных поверхностей (на 90° по отношению к отверстию под палец). Поршень должен проходить по цилиндру) щуп установлен) с небольшим усилием.
9. Если поршень легко проходит вниз, то зазор велик и потребуется новый поршень. Если поршень застревает в нижней части цилиндра и двигается свободнее в верхней части, то цилиндр имеет конусность. Если при вращении поршня вместе со щупом в цилиндре появляются участки сопротивления, то цилиндр имеет овальность.
10. Повторите операцию для остальных поршней и цилиндров.
11. Если стенки цилиндров сильно истерты или имеют борозды или, если они имеют конусность или овальность выше пределов в Таблице размеров и регулировочных данных в конце Руководства, то блок цилиндров необходимо отшлифовать и отхонинговать в механической мастерской. После шлифовки потребуются поршни и кольца увеличенного размера.
12. Если цилиндры находятся в достаточно хорошем состоянии и не имеют износа, выходящего за пределы допусков, и если зазоры между цилиндрами и поршнями выдерживаются в норме, то их не следует шлифовать. Все, что требуется, это хонингование и новый набор колец (смотри Раздел Хонингование цилиндров).
