Снятие
1. Снимите воздухоочиститель, как описано в Разделе Снятие и установка воздухоочистителя.
2. Отсоедините от карбюратора трос акселератора, обратившись к Разделу Проверка, регулировка и замена троса акселератора.
3. На моделях с автоматической трансмиссией отсоедините трос сброса.
4. Отсоедините от карбюратора провода, запоминая их расположение.

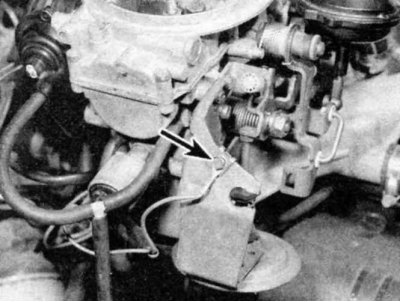

5. Отверните винт и отсоедините от кронштейна привода дросселя провод к корпусу (показан стрелкой).

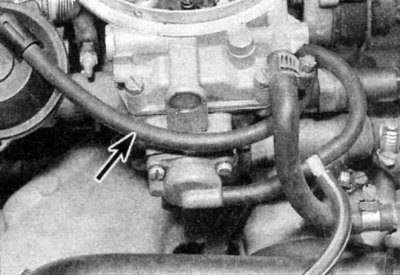

6. Отсоедините вакуумные шланги, обратив внимание, что шланг с белой полосой присоединен к белому пластмассовому тройнику, а вакуумные шланги распределителя зажигания подходят к боковым сторонам карбюратора.

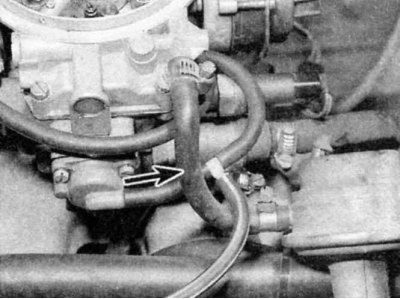

7. На карбюраторе 2В4 отсоедините и заглушите шланги системы охлаждения, идущие от клапана ТМ (термо-стартер).
8. Отсоедините шланги подачи топлива.

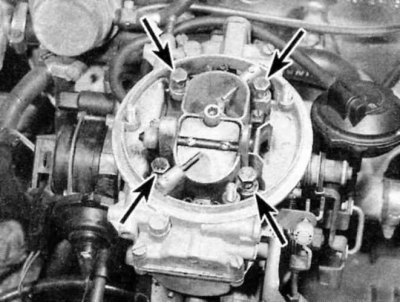

9. Отверните четыре болта и отсоедините от изолирующего винт (фланца) на впускном трубопроводе карбюратора.

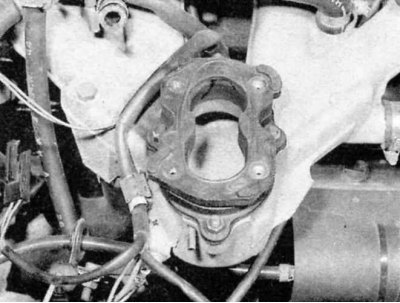

10. При необходимости отверните гайки и снимите с впускного трубопровода изолирующий фланец.
Установка
Установка обратна снятию, однако, тщательно очистите сопрягающиеся поверхности. Изолирующий фланец допускает повторное использование, если он находится в хорошем состоянии. Отрегулируйте по Разделу Проверка, регулировка и замена троса акселератора трос акселератора и трос сброса (где применяется) - по Главе Автоматическая трансмиссия (АТ).
