Отсоедините карданный вал от фланца вторичного вала, отвернув гайки болтов крепления эластином муфты со стороны коробки с тем, чтобы эластичная муфта осталась на карданном валу.
Отсоедините задний карданный вал от фланца ведущей шестерни главной передачи.
Отсоедините поперечину промежуточной опоры от пола кузова.
Снимите карданную передачу в сборе, вынув передний карданный вал из центрирующей втулки фланца вторичного вала коробки передач.
Установка карданной передачи в сборе проводится в порядке, обратном снятию с учетом следующего:

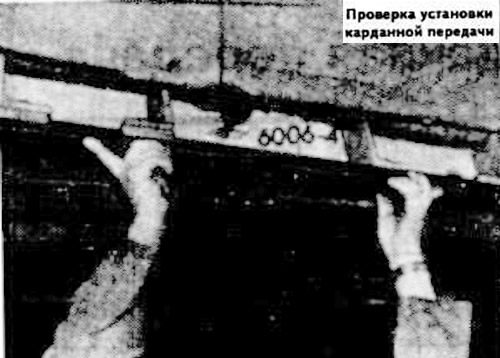

- после установки карданной передачи в сборе наверните болты крепления, не затягивая их, и проверьте центровку карданного вала приспособлением 6006-4 или изготовленным самостоятельно шаблоном;
- при необходимости отрегулируйте центровку боковым смещением промежуточной опоры (смещением болтов крепления в овальных отверстиях поперечины крепления) или регулировкой его положения по высоте путем постановки шайб на болты крепления поперечины промежуточной опоры к днищу кузова;
- придайте промежуточной опоре предварительный натяг 2 мм в направлении к передней части автомобиля, сместив ее поперечину перед затяжкой гаек болтов крепления поперечины;
- для исключения деформации эластичной муфты затягивайте ее болты поворотом гаек, удерживая головки болтов.
Примечание. Карданная передача отбалансирована в собранном состоянии. Поэтому при повреждении одного из карданных валов необходимо заменить карданную передачу в сборе.
На автомобилях с 1977 модельного года установка карданной передачи производится с учетом следующего:
- проверьте состояние центровочного узла переднего карданного вала и, при необходимости, смажьте его смазкой Longterm 2. В случае неисправности замените его;

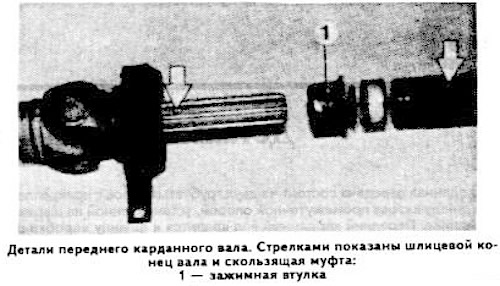

- при появлении стука или скребущего шума в движении устраните люфт шлицевого конца переднего вала, нанеся на них специальный клей типа Loctite Не 75 зеленого цвета. Для этого нанесите керном метки положения шлицов. Отверните зажимную втулку 1 (см. фото) и снимите войлочное кольцо. Очистите шлицы и напылите на них активатор типа Aktivator Q. Нанесите на шлицы вала специальный клей. Соберите карданный вал и затяните зажимную втулку. Время затвердевания специального клея типа Loctite № 75 около 2 ч.
Предупреждение. Карданная передача балансируется в сборе, поэтому карданный вал при соединении переднего и заднего валов необходимо установить в прежнее положение.
