Цвета проводов
- Bl — Голубой
- Br — Коричневый
- Ge — Желтый
- Gr — Серый
- Gn — Зеленый
- Vi — Фиолетовый
- Ws — Белый
- Or — Оранжевый
- Rt — Красный
- Sw — Черный

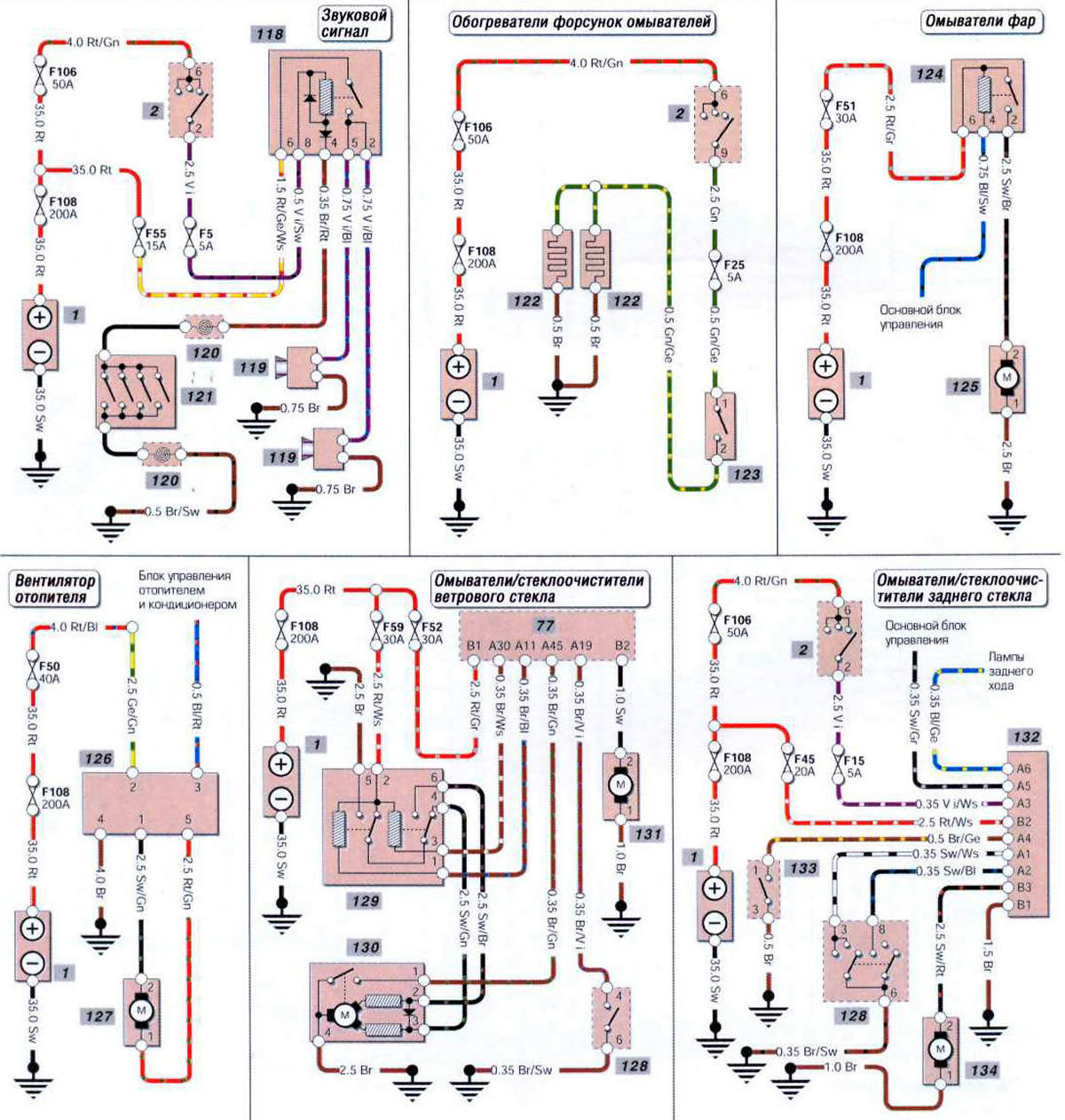

Обозначения на схеме
- 1 Аккумулятор
- 2 выключатель зажигания
- 118 Основной блок управления
- 119 Звуковой сигнал
- 120 Спиральная пружина рулевого колеса
- 121 Выключатель звукового сигнала
- 122 Обогреватель форсунки омывателя
- 123 Термовыключатель
- 124 Реле омывателей фар
- 125 Насос омывателей фар
- 126 Блок управления вентилятором отопителя
- 127 Электродвигатель вентилятора отопителя
- 128 выключатель омывателей/стеклоочистителей
- 129 Реле стеклоочистителей ветрового стекла
- 130 Электродвигатель стеклоочистителей ветрового стекла
- 131 Насос омывателей ветрового стекла
- 132 Блок управления, электродвигатель омывателя/стеклоочистителя заднего стекла
- 133 Выключатель двери багажного отделения
- 134 Насос омыватепя заднего стекле
