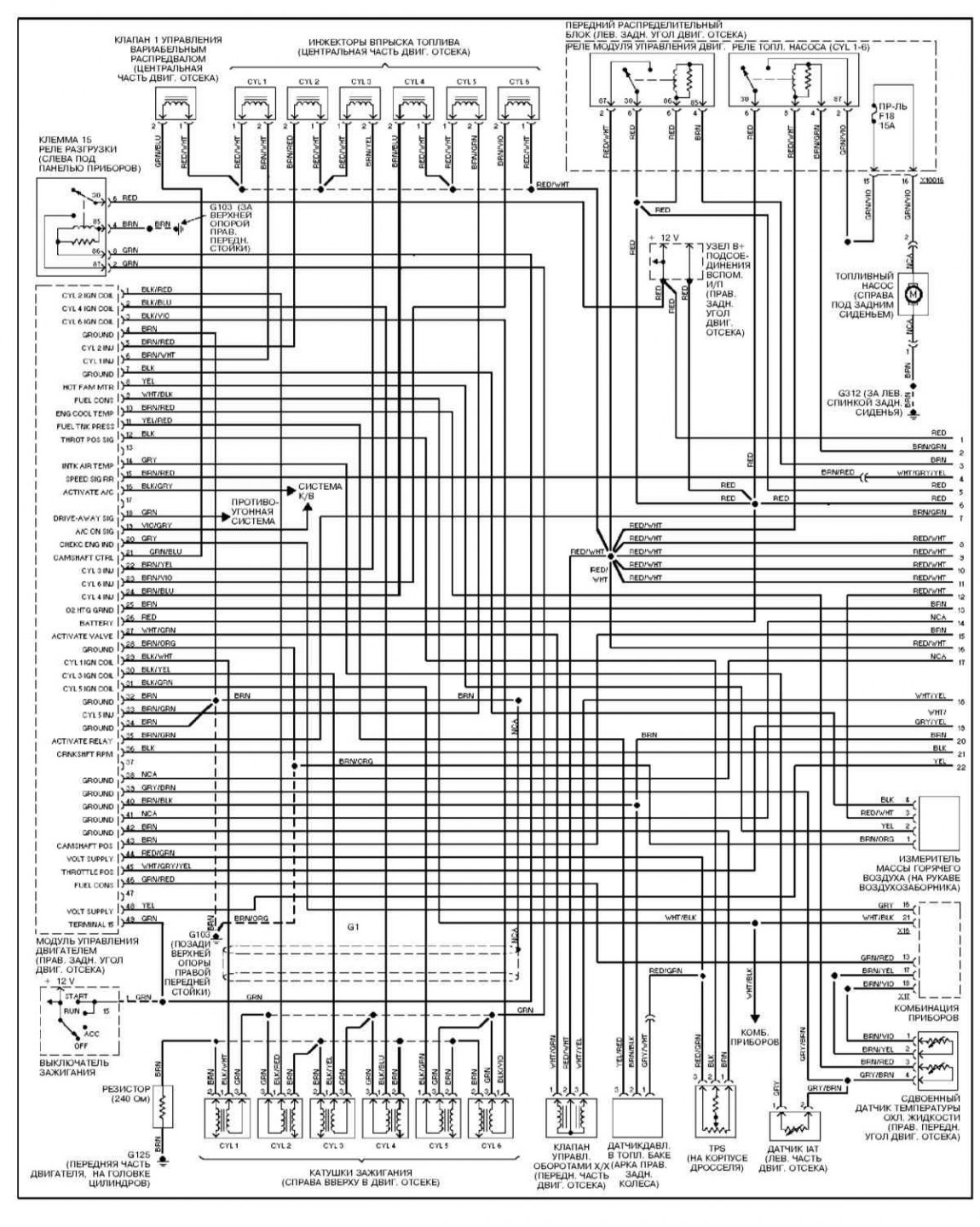

Система управления двигателем 2.5 л
Открыть большую картинку в новой вкладке »
Обозначения к этой электрической схеме смотрите здесь →
Открыть большую картинку в новой вкладке »
Обозначения к этой электрической схеме смотрите здесь →
Система управления двигателем 2.5 л
Открыть большую картинку в новой вкладке »
Обозначения к этой электрической схеме смотрите здесь →
