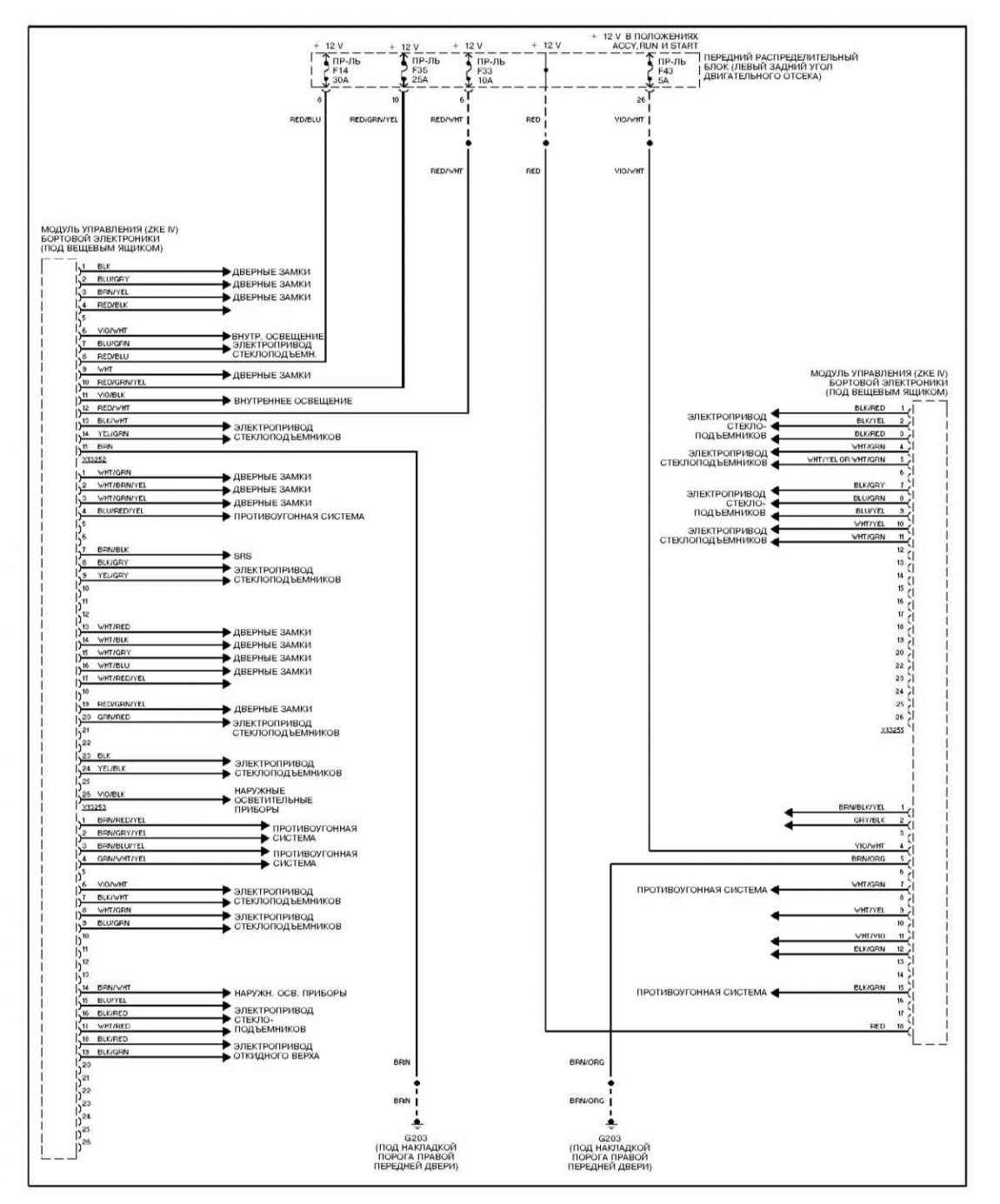

Модуль бортового процессора
Открыть большую картинку в новой вкладке »
Обозначения к этой электрической схеме смотрите здесь →
Открыть большую картинку в новой вкладке »
Обозначения к этой электрической схеме смотрите здесь →
Модуль бортового процессора
Открыть большую картинку в новой вкладке »
Обозначения к этой электрической схеме смотрите здесь →
