Снятие

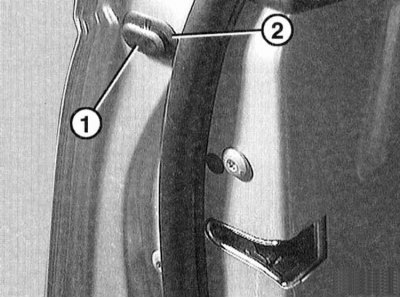

1. Снимите крышку на торце двери.
Крышка состоит из двух частей. Сначала выньте центральную часть -1- отверткой, затем отсоедините и выньте наружную часть -2-.

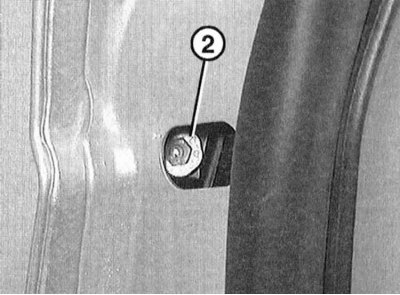

2. Выверните через отверстие в листе двери винт -2- торцевым ключом на 5 мм. При этом винт прижимайте внутрь, чтобы он не упал.

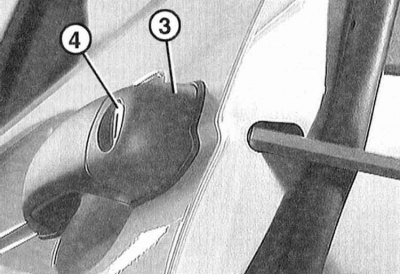

3. Потяните крышку -3-с цилиндром замка -4- немного назад и освободите его, затем потяните наружу. Винт защищен от падения соответствующей гайкой.

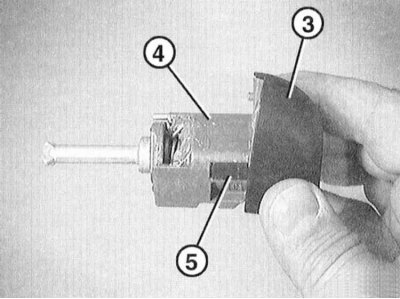

4. Осторожно выньте фиксаторный крючок -5- и снимите крышку -3- с цилиндра замка -4-.
Второй фиксатор находится на противоположной стороне и на иллюстрации не показан.
Установка
5. Проверьте наличие повреждений на фиксаторном крючке крышки цилиндра замка, при необходимости крышку замените.
6. Наденьте на цилиндр замка крышку и зафиксируйте ее.
7. Отверните стопорную гайку винта с внутренним шестигранником, если она закреплялась.
8. Вставьте цилиндр замка с крышкой в отверстие двери. При этом цапфа цилиндра должна входить в замок. При необходимости вставьте ключ в цилиндр замка и немного поверните цапфу.
9. Прижмите цилиндр к двери и немного к петле двери и зафиксируйте.
10. Заверните винт с внутренним шестигранником.
Не затягивайте винт слишком сильно, иначе цилиндр замка может заклинить.
11. Вставьте крышку со стороны торца двери. Вдавите в отверстие сначала наружную часть, затем центральную.
