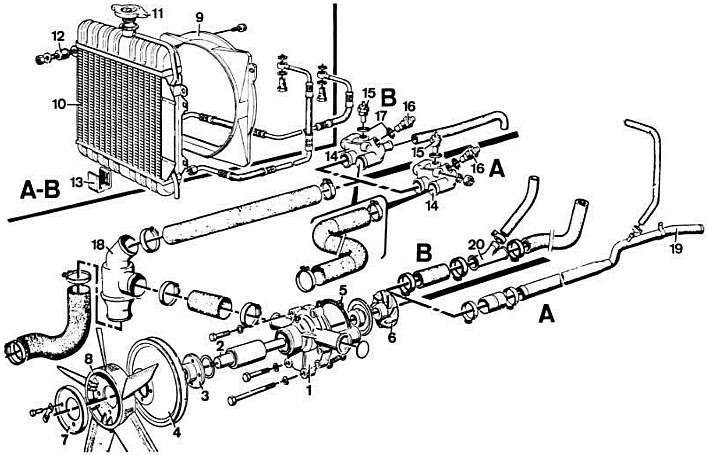

Детали системы охлаждения:
А — кроме «315», «316»с 1981 модельного года; В — «315», «316» с 1981 модельного года.
1 — водяной насос; 2 — валик водяного насоса; 3 — ступица; 4 — шкив привода вентилятора; 5 — прокладки; 6 — крыльчатка; 7 — центрирующий конус; 8 — вентилятор; 9 — направляющий кожух вентилятора; 10 — радиатор; 11 — пробка радиатора; 12 — резинометаллическая подушка; 13 — опора радиатора; 14 — соединительный фланец; 15,16 — термоэлектрические датчики; 17 — уплотнительные кольца; 18 — термостат; 19 — отводящий трубопровод; 20 — тройник; 21 — трубопроводы охлаждения масла на автомобилях с автоматической КПП.
