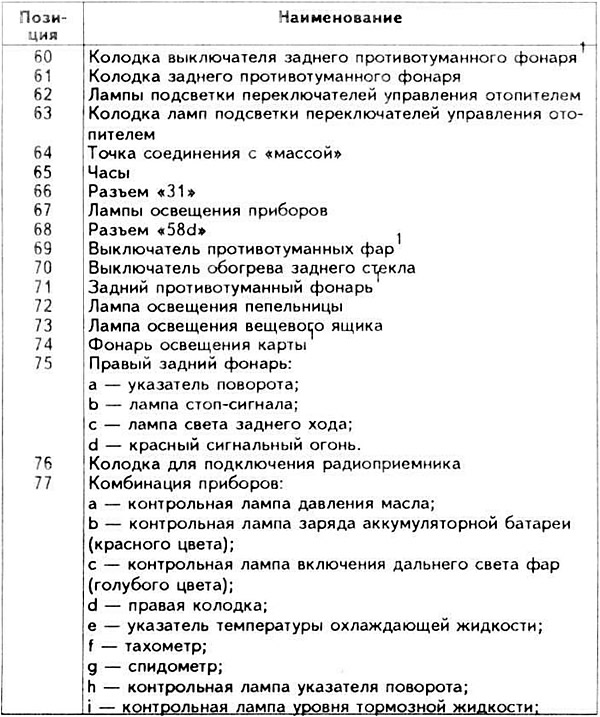

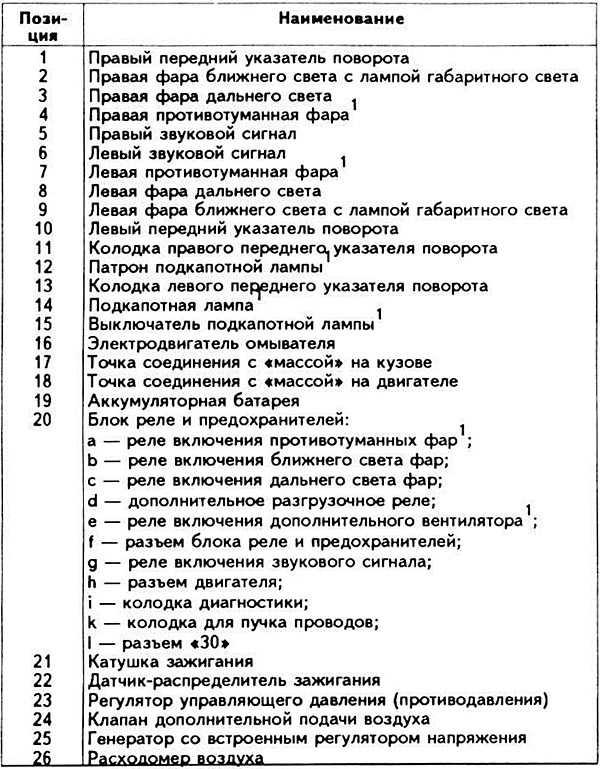

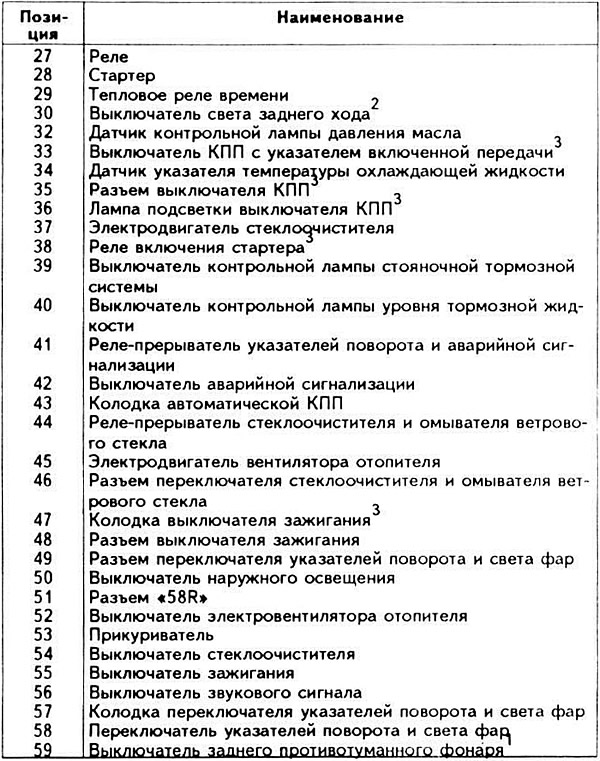

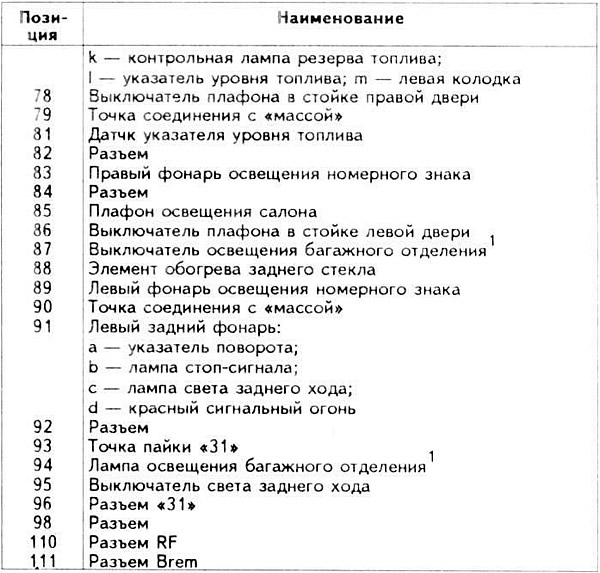

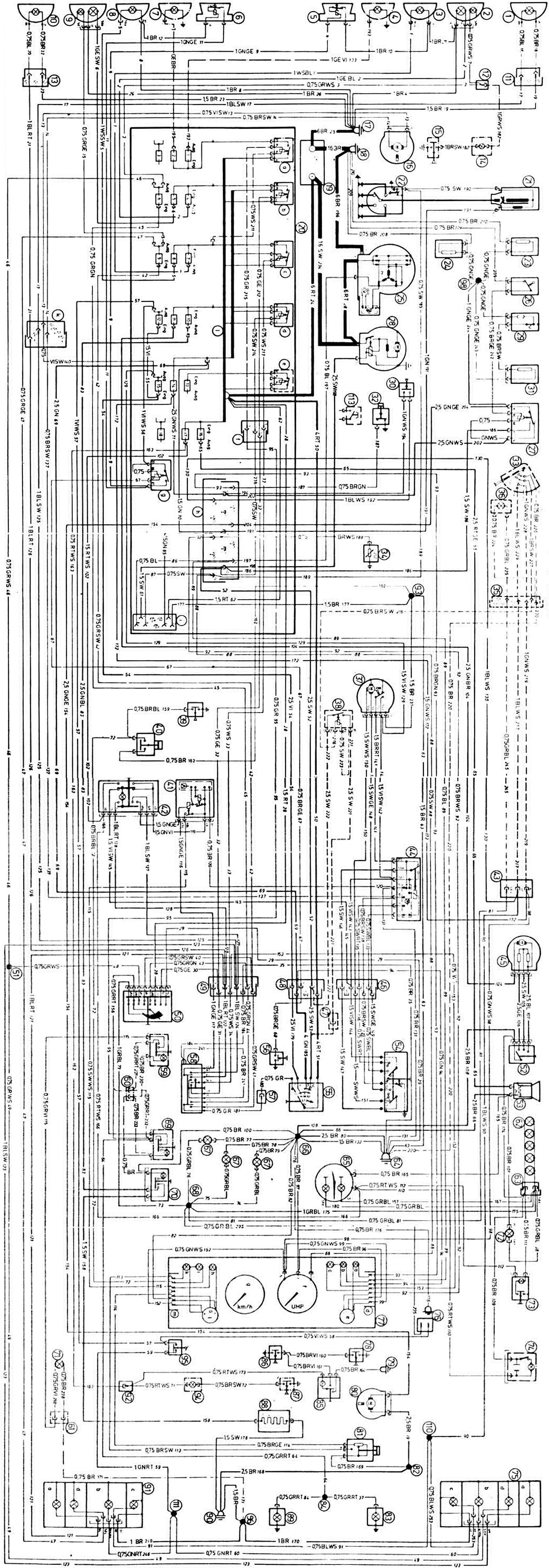

Схема электрооборудования
1 Дополнительное оборудование.
2 Только на автомобилях с механической КПП.
3 Только на автомобилях с автоматической КПП.
Обозначение цвета проводов:
BL — голубой; BR — коричневый; GE — желтый; GN — зеленый; GR — серый; RT — красный; SW — черный; VI — фиолетовый; WS — белый; TR — бесцветный. Первые буквы обозначают цвет самого провода, а вторые — цвет полоски на проводе.
